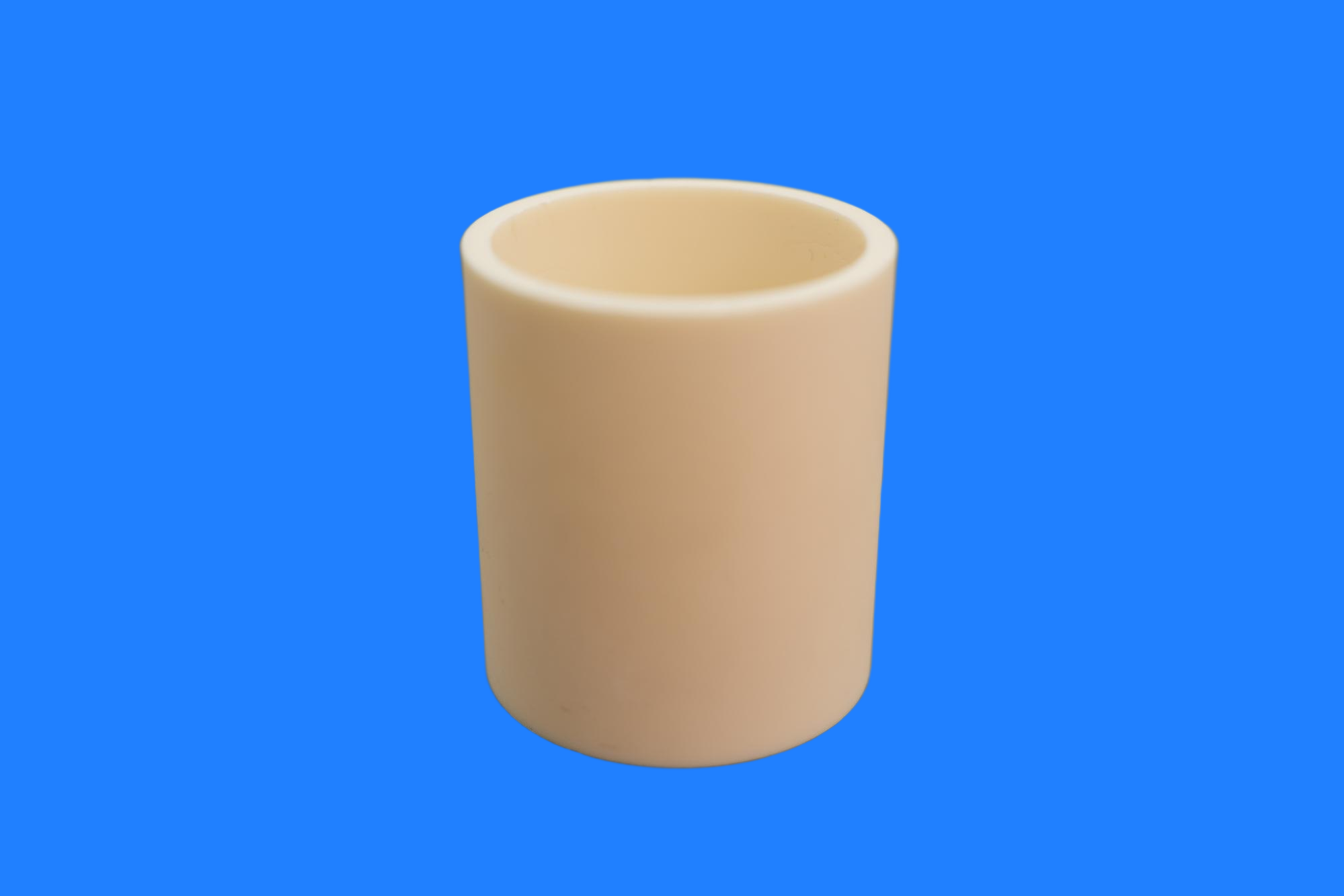

Aislador de buje cerámico de alúmina para equipos eléctricos de alta tensión.
Este Aislador de buje cerámico de alúmina Fabricados con alúmina (Al₂O₃) de alta pureza y material cerámico de precisión, estos productos se crean mediante prensado isostático, sinterización a alta temperatura y mecanizado de precisión. Diseñados para condiciones de funcionamiento extremas —caracterizadas por altas temperaturas, desgaste intenso, entornos corrosivos y requisitos de alto voltaje—, combinan una dureza excepcional con una excelente resistencia al desgaste, a la corrosión y a la electricidad. Son componentes de precisión indispensables para los sectores de semiconductores, energías renovables, laboratorios y electricidad de alto voltaje, ofreciendo una alternativa ideal a los bujes metálicos tradicionales.
Aislador de buje cerámico de alúmina para equipos eléctricos de alta tensión.
Descripción del Producto
Casquillo de alúminaOfrecen un aislamiento excepcional y una alta resistencia a la temperatura (hasta 1600 °C), soportando la corrosión del plasma, ácidos, álcalis y diversos disolventes. Su generación de partículas ultrabaja cumple con los estrictos estándares de sala limpia requeridos para la fabricación de obleas. Ofrecemos opciones de personalización en cuanto a pureza (95 %, 99 % o 99,9 % de alúmina), tolerancias de precisión y acabados superficiales, lo que los hace adecuados para diversas aplicaciones, como revestimientos aislantes para implantadores de iones, casquillos resistentes al desgaste para robots de manipulación de obleas y manguitos de aislamiento térmico para hornos tubulares de alta temperatura. En comparación con las alternativas de plástico, metal o cuarzo, los casquillos de alúmina reducen significativamente las tasas de fallos de los equipos y los costes de mantenimiento. Ofrecemos un procesamiento de precisión integral, que incluye rectificado cilíndrico, metalización, ranurado y roscado, para proporcionar a los fabricantes de equipos industriales de todo el mundo soluciones personalizadas integrales para componentes cerámicos industriales.
Ventajas principales del producto
1. Dureza ultra alta y excepcional resistencia al desgaste.
Los casquillos cerámicos de alúmina presentan una dureza Mohs de 9 (solo superada por el diamante) y una dureza Rockwell de 80-90 HRA, superando con creces al acero resistente al desgaste y al acero inoxidable. Su resistencia al desgaste es 266 veces mayor que la del acero al manganeso y 171,5 veces mayor que la del hierro fundido con alto contenido de cromo; además, mantienen tasas de desgaste extremadamente bajas (tan bajas como 0,01 mm/1000 horas) incluso en condiciones de fricción a alta velocidad y cargas pesadas, lo que prolonga significativamente la vida útil del equipo.
2. Alta resistencia a la temperatura y excelente estabilidad térmica.
Temperatura de servicio a largo plazo: 1450–1675 °C (dependiendo del grado de pureza)
Temperatura de servicio a corto plazo: hasta 1700–1750 °C.
Mantiene una excelente resistencia mecánica y estabilidad dimensional a altas temperaturas; presenta un bajo coeficiente de dilatación térmica (6,5–8,0 × 10⁻⁶/℃), lo que garantiza un buen ajuste con ejes metálicos y evita fallos de ajuste causados por fluctuaciones de temperatura.
3. Resistente a la corrosión con excelente estabilidad química.
Presenta una excepcional inercia química frente a ácidos fuertes, álcalis fuertes, disolventes orgánicos y metales fundidos. Capaz de resistir diversos medios corrosivos incluso a altas temperaturas, resulta idóneo para entornos altamente corrosivos en industrias como la química, la petrolera y la metalúrgica, eliminando eficazmente problemas como la corrosión de los casquillos metálicos y el fallo de los sellos.
4. Excelentes propiedades de aislamiento eléctrico.
Resistividad volumétrica (25 °C): >1 × 10¹⁴ Ω·cm
Rigidez dieléctrica: 15–20 kV/mm
Constante dieléctrica (1 MHz): 9,5–9,7
Mantiene un excelente rendimiento de aislamiento en un amplio rango de frecuencias, desde corriente continua hasta gigahercios, lo que lo convierte en un componente de soporte aislante ideal para equipos eléctricos de alto voltaje y componentes electrónicos.
5. El mecanizado de precisión garantiza una alta exactitud dimensional.
Mediante una combinación de prensado isostático, mecanizado de precisión CNC y procesos de rectificado/pulido con diamante, se logran las siguientes especificaciones:
Tolerancia del diámetro interior: ±2–5 μm
Tolerancia del diámetro exterior: ±5–10 μm
Rugosidad superficial: Ra ≤ 0,1 μm (superficie pulida) / Ra 0,2–0,6 μm (superficie sinterizada)
La holgura con el eje se puede controlar con precisión, lo que garantiza un funcionamiento suave y sin vibraciones.
Especificaciones técnicas
| Elementos de parámetros | 95% de alúmina | Alúmina al 99% | Alúmina al 99,5%. | Alúmina al 99,8%. |
| Densidad (g/cm³) | ≥3,60 | ≥3,8 | ≥3,85 | ≥3,9 |
| Tasa de absorción de agua | 0% | 0% | 0% | 0% |
| Dureza de Mohs | 9 | 9 | 9 | 9 |
| Dureza Vickers (HV) | 1500 | 1700 | 1700 | 1750 |
| Resistencia a la flexión (MPa) | ≥320 | ≥338 | ≥379 | ≥400 |
| Resistencia a la compresión (MPa) | ≥2000 | ≥2240 | ≥2240 | ≥2400 |
| Tenacidad a la fractura (MPa·m½) | 3–4 | 4–5 | 4–5 | 4,5–5,5 |
| Coeficiente de dilatación térmica (×10⁻⁶/℃) | 5.0–8.0 | 6.2–8.0 | 6,5–8,0 | 6,5–7,5 |
| Conductividad térmica (W/m·K) | 24 | 29 | 30 | 32 |
| Temperatura máxima de funcionamiento (°C) | 1450 | 1600 | 1675 | 1750 |
| Resistencia al choque térmico (ΔT, °C) | ≥220 | ≥200 | ≥250 | ≥280 |
| Resistividad volumétrica (25 °C, Ω·cm) | >1×10¹⁴ | >1×10¹⁴ | >1×10¹⁴ | >1×10¹⁴ |
| Rigidez dieléctrica (kV/mm) | 18 | 18 | 19 | 20 |
| Constante dieléctrica (1 MHz) | 9.5 | 9.7 | 9.7 | 9.8 |
| Color | blanco/marfil | blanco marfil | blanco marfil | blanco marfil |
Aplicaciones del producto
1. Sellos y cojinetes mecánicos
Casquillos para bombas y válvulas: Se utilizan en bombas químicas, bombas de accionamiento magnético, bombas dosificadoras, etc.; sirven como sustitutos de los casquillos metálicos; son resistentes a la corrosión por ácidos y álcalis; y prolongan la vida útil entre 10 y 20 veces.
Anillos interiores/exteriores de cojinetes cerámicos: Componentes de precisión para cojinetes diseñados para condiciones de funcionamiento a alta velocidad y sin lubricación.
Anillos de sellado/Anillos deslizantes: Casquillos que se acoplan a los anillos giratorios y fijos de los sellos mecánicos para evitar fugas del fluido.
2. Sistemas de válvulas y tuberías
Casquillos de válvula: se instalan en el interior de la tapa de la válvula para proporcionar sellado y guía; son resistentes a altas temperaturas, altas presiones y corrosión.
Revestimientos para codos de tubería: se utilizan en oleoductos de transporte de materiales para resistir el desgaste abrasivo y la erosión-corrosión.
Tubos de protección para termopares: proporcionan aislamiento y protección a los termopares durante las mediciones a altas temperaturas.
3. Electrónica y electricidad
Aisladores pasamuros de alta tensión: soportes aislantes y componentes de aislamiento para equipos eléctricos.
Casquillos de sustrato para componentes electrónicos: componentes de posicionamiento aislantes para circuitos de alta frecuencia.
Bujes para equipos semiconductores: Componentes aislantes de precisión para entornos de salas blancas.
4. Textiles y cables
Guías de hilo para maquinaria textil: Resistentes al desgaste y lisas para evitar daños en el hilo.
Conductos para cables y alambres: Fundas protectoras altamente aislantes y resistentes al desgaste para cables.
5. Metalurgia y minería
Revestimientos de hornos de alta temperatura: componentes de soporte estructural fabricados con materiales refractarios.
Revestimientos para bombas de lodos: resistentes al desgaste abrasivo y a la corrosión química.
Revestimientos de boquillas para máquinas de colada continua: resistentes a la erosión del acero fundido y al choque térmico.
6. Medicina y alimentación
Casquillos para dispositivos médicos: Bioinertes; cumplen con los requisitos de grado de implante.
Casquillos para equipos de procesamiento de alimentos: Sin lubricación ni contaminación; cumplen con los estándares de higiene para uso alimentario.
Serie de productos
| Nombre de la serie | Grado de pureza | Especificaciones típicas (diámetro interior × diámetro exterior × longitud) | Características principales |
| Casquillo estándar | 95% Al₂O₃ | φ10×φ16×20 – φ100×φ120×200 mm | Excelente relación calidad-precio; versátil y duradero. |
| Casquillo de precisión | 99% Al₂O₃ | φ5×φ10×10 – φ80×φ100×150 mm | alta precisión, baja fricción |
| Casquillo de alta pureza | 99,5% Al₂O₃ | φ3×φ8×5 – φ60×φ80×120 mm | Aislamiento ultra alto, bajo contenido de impurezas |
| Casquillo de ultra alta pureza | 99,8% Al₂O₃ | personalizado | limpieza de grado semiconductor |
| Casquillo reforzado | ZTA (Alúmina reforzada con zirconia) | La tenacidad a la fractura aumentó entre 2 y 3 veces. |
Tecnologías de moldeo y procesamiento
| Etapa del proceso | Especificaciones técnicas |
| Preparación del polvo | Nanopartículas de α-Al₂O₃ de alta pureza con un tamaño de partícula (D50) de ≤0,5 μm e impurezas de Na, Fe y Si estrictamente controladas. |
| Proceso de moldeo | Prensado en seco / Prensado isostático / Fundición a presión en caliente / Moldeo por inyección (seleccionado en función de la complejidad) |
| Proceso de sinterización | Sinterización a alta temperatura (>1600 °C), densidad relativa ≥99,5 % |
| Mecanizado de precisión | Rectificado con diamante, torneado CNC, rectificado interno, rectificado sin centros, lapeado y pulido de precisión. |
| Tratamiento de superficies | Pulido espejo (Ra ≤ 0,1 μm), vidriado, metalización (método Mo-Mn), marcado láser |
| Inspección de calidad | Medición de coordenadas, pruebas de rugosidad superficial, pruebas de dureza, análisis metalográfico, detección de fugas mediante espectrometría de masas de helio |
Seguro de calidad
Máquina de medición por coordenadas (MMC): Inspección de precisión geométrica
Microscopio electrónico de barrido (MEB): Análisis de la microestructura
Difracción de rayos X (DRX): Verificación de la composición de la fase cristalina
Máquina de ensayo universal: Ensayo de propiedades mecánicas
4. Entrega segura: Limpieza en salas blancas de clase 100 y envasado al vacío para cumplir con los estándares de limpieza de las industrias de semiconductores y médica.
Servicios personalizados
| Artículo personalizado | Servicios ofrecidos |
| fórmula de ingredientes | 95% / 99% / 99,5% / 99,8% / ZTA / alúmina coloreada (opciones disponibles) |
| dimensiones y especificaciones | Diámetro interior φ3–φ200 mm, diámetro exterior φ8–φ250 mm, longitud 5–300 mm |
| grado de tolerancia | Grado estándar (±0,05 mm) / Grado de precisión (±0,01 mm) / Grado de ultraprecisión (±0,002 mm) |
| tratamiento de superficie | superficie sinterizada / superficie pulida / superficie pulida a espejo / vidriada / metalizada |
| forma estructural | Estructura recta / escalonada / con bridas / ranurada / de forma especial |
| Estructura recta / escalonada / con bridas / ranurada / de forma especial | Unión de precisión, ajuste a presión y conexión roscada con bridas metálicas/bases cerámicas. |
Nuestro taller
Taller CNC |
Sala de pruebas |
Taller de rectificado de superficies |
Taller de sinterización |
Taller de rectificado circular |
Taller de máquinas de moldeo por inyección |
¿Por qué elegirnos?
1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.
2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.
3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.
Preguntas frecuentes
P1: ¿Qué productos ofrece su empresa?
Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.
P2: ¿Pueden personalizar piezas no estándar?
Sí. Ofrecemos servicios de procesamiento basados en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.
P3: ¿Qué hay de la precisión y el tiempo de entrega?
Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.
P4: ¿Principales áreas de aplicación?
Industrias energética, electrónica, de maquinaria, química y aeroespacial.
P5: ¿Medidas de garantía de calidad?
Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.
P6: ¿Ofrecen soporte técnico?
Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
