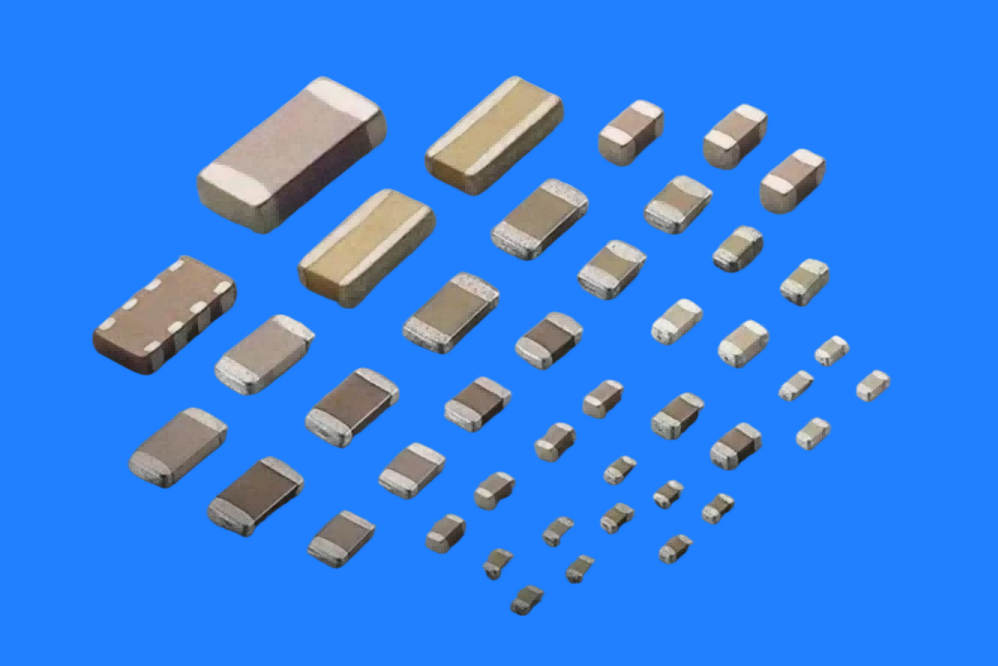

Condensador cerámico multicapa a base de alúmina para la industria electrónica.

Condensador cerámico multicapa a base de alúmina para la industria electrónica.

Descripción del Producto

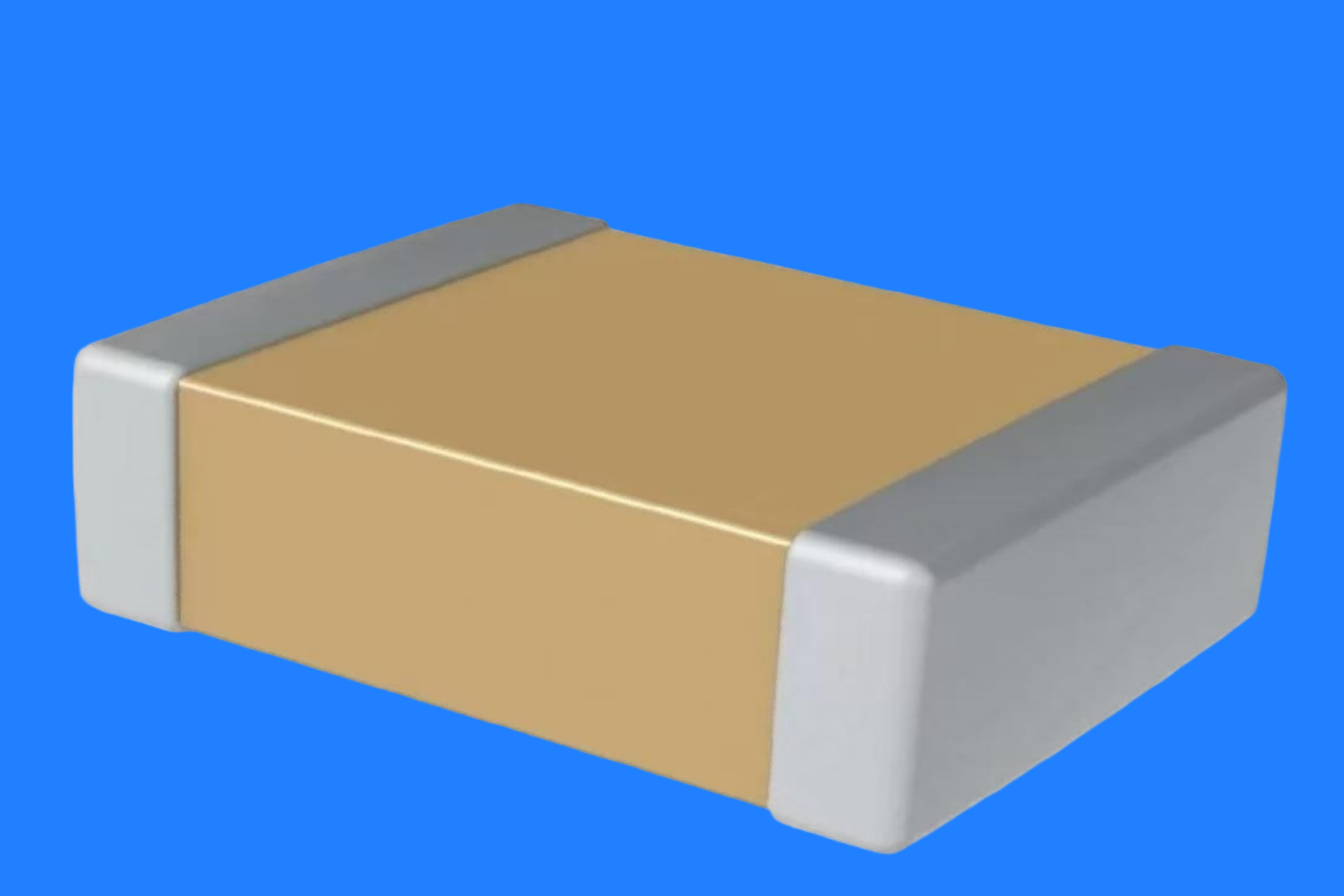

Condensadores cerámicos a base de alúmina Los condensadores cerámicos multicapa (MLCC) son condensadores de chip cerámicos multicapa con cerámica de alúmina (Al₂O₃) de alta pureza como sustrato/estructura dieléctrica. Como uno de los componentes pasivos más importantes en los circuitos electrónicos, se forman mediante la sinterización de capas alternas de películas dieléctricas cerámicas y electrodos internos metálicos. Poseen una densidad de capacitancia ultra alta, excelentes características de alta frecuencia y una fiabilidad excepcional, y se utilizan ampliamente en electrónica de consumo, equipos de comunicación, electrónica automotriz y control industrial.

Ventajas del producto

1. Densidad de capacitancia ultra alta: la estructura apilada multicapa logra un amplio rango de capacitancia desde pF hasta mF, con un volumen más de un 80 % menor que el de los condensadores electrolíticos.
2. Resistencia serie equivalente ultrabaja:** ESR tan baja como 1 mΩ, gran capacidad de corriente de rizado y mínima generación de calor.
3. Excelentes características de alta frecuencia:** ESL < 0,1 nH (tamaño 01005), alta frecuencia de autorresonancia, adecuada para aplicaciones de RF de nivel GHz.
4. Estabilidad en un amplio rango de temperaturas:** Deriva de la capacitancia dieléctrica C0G < ±0,3% dentro del rango de -55℃ a 125℃.
5. Vida útil extralarga: > 100.000 horas en condiciones normales de funcionamiento, sin riesgo de que el electrolito se seque.
6. Respetuoso con el medio ambiente y sin plomo: cumple con la directiva RoHS 2.0 y admite procesos de soldadura por reflujo sin plomo.
7. Competitividad en costes: la cadena de procesos madura del sustrato de alúmina garantiza economías de escala y ventajas en cuanto a costes.

El valor fundamental de los sustratos de alúmina

La alúmina (Al₂O₃) es el material de sustrato cerámico más utilizado en la industria electrónica, y cumple una triple función en la fabricación de MLCC: soporte estructural, aislamiento y gestión térmica. En comparación con otros materiales de sustrato cerámico, los MLCC basados ​​en alúmina presentan las siguientes ventajas significativas:

Ventajas únicas de los MLCC basados ​​en alúmina:

1. Excelente relación coste-eficacia: las materias primas de alúmina son abundantes y el proceso de producción está consolidado, con costes que representan tan solo una décima parte de los de los sustratos de nitruro de aluminio, lo que lo hace idóneo para la producción en masa a gran escala.
2. Propiedades dieléctricas estables: constante dieléctrica de aproximadamente 9,4~9,9, pérdida dieléctrica tan baja como 2×10⁻⁴~4×10⁻⁴, lo que resulta en un bajo retardo en la transmisión de la señal.
3. Excelentes propiedades de aislamiento: resistividad volumétrica >10¹⁴ Ω·cm, rigidez dieléctrica >15 kV/mm, lo que garantiza la seguridad en aplicaciones de alta tensión.
4. Resistencia mecánica fiable: resistencia a la flexión en tres puntos de 350~450 MPa, resistencia a la flexión ≥700 MPa (productos de alto rendimiento), adaptable a entornos mecánicos adversos.
5. Gestión térmica equilibrada: la conductividad térmica de 18~35 W/m·K, si bien no es tan alta como la del nitruro de aluminio, es suficiente para satisfacer los requisitos de disipación de calor de la mayoría de las aplicaciones de potencia media a alta.

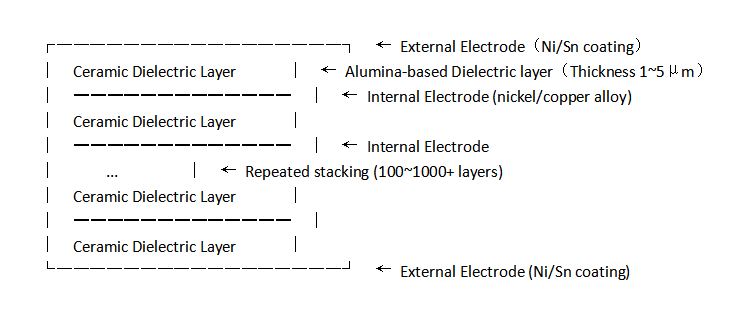

Estructura apilada multicapa

Los MLCC basados ​​en alúmina emplean una estructura apilada alternada de "capa dieléctrica cerámica + electrodo interno metálico":

Características estructurales

1. Capa dieléctrica ultrafina:** El espesor de la capa dieléctrica simple puede ser tan bajo como 1 μm, logrando una densidad de capacitancia ultra alta.
2. Alto número de capas apiladas:** El número de capas apiladas puede alcanzar más de 1000 capas, lo que aumenta significativamente la capacitancia paralela equivalente.
3. Integración mediante cocción conjunta:** La cocción conjunta única a 1140℃~1340℃ garantiza una unión densa entre las capas.

Proceso de fabricación de precisión

Empleando una cadena de procesos básicos que incluye fundición + serigrafía + cocción conjunta a alta temperatura.

Paso 1: Preparación de la lechada y vertido

Se mezclan nanopartículas de alúmina de alta pureza (D50≈0,5 μm) con un aglutinante orgánico y un disolvente. Una cuchilla de moldeo recubre uniformemente la mezcla sobre una película portadora, formando una película húmeda de 20 a 50 μm de espesor. Tras el secado, se obtiene una cinta cerámica verde densa y uniforme.

Segundo paso: Impresión de electrodos internos

Utilizando pasta de electrodo a base de níquel (Ni) o cobre (Cu), la serigrafía se realiza con una precisión de ±2 μm, y el patrón del electrodo se diseña con capas escalonadas.

Paso 3: Laminación y prensado isostático

La máquina de laminación automática alinea con precisión las capas, realizando un prensado isostático de 100 a más de 1000 capas (presión de 20 a 50 MPa) para eliminar los espacios de aire entre capas.

Paso 4: Co-cocción a alta temperatura

Sinterizar a una temperatura controlada de 1140 ℃ a 1340 ℃ durante 2 a 4 horas, densificando simultáneamente el sustrato de alúmina y los electrodos metálicos para formar una estructura integrada.

Paso 5: Fabricación y prueba de electrodos externos

Tras el rectificado de la superficie frontal, se aplica un recubrimiento con electrodo externo (recubrimiento multicapa de Cu/Ni/Sn). Se realiza una prueba de rendimiento eléctrico al 100%: capacitancia, pérdidas, resistencia de aislamiento y tensión de ruptura.

Indicadores de rendimiento eléctrico

Rendimiento físico y ambiental

Escenarios de aplicación típicos

1. Sector de la electrónica de consumo

Smartphones/Tabletas: desacoplamiento de potencia, adaptación de RF, filtrado de audio.

Auriculares TWS: encapsulados ultracompactos 01005/0201 para una integración de alta densidad.

Dispositivos portátiles: baja ESR para una mayor duración de la batería.

2. Infraestructura de comunicaciones

Estaciones base 5G: en la red de adaptación de la interfaz de radiofrecuencia se utilizan condensadores cerámicos multicapa (MLCC) de alto factor Q para garantizar el ancho de banda de la señal.

Módulos ópticos: sus características de alta frecuencia y baja pérdida permiten la transmisión de alta velocidad de 25G/100G/400G.

Servidores/Centros de datos: se utilizan matrices MLCC de gran capacidad para el desacoplamiento de la alimentación de la CPU/GPU.

3. Electrónica para automóviles (Certificación AEC-Q200 para uso automotriz)

Sistema ADAS: La alta estabilidad térmica garantiza el funcionamiento fiable de los módulos de radar/cámara.

Gestión de la batería (BMS): se utilizan condensadores cerámicos multicapa (MLCC) de alto voltaje para el muestreo y filtrado de voltaje.

Cargador a bordo (OBC): El dieléctrico X7R soporta entornos de alta temperatura y alta humedad.

4. Industria y nuevas energías

Inversores fotovoltaicos: condensadores cerámicos multicapa (MLCC) de alta tensión y alta capacidad para el filtrado del enlace de CC.

Variadores de frecuencia industriales: su diseño resistente a las vibraciones se adapta a condiciones de funcionamiento adversas.

Controladores LED: Sus características de alta temperatura y larga vida útil reducen los costos de mantenimiento.

Nuestro taller

¿Por qué elegirnos?

1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.

2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.

3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.

Preguntas frecuentes

P1: ¿Qué productos ofrece su empresa?

Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.

P2: ¿Pueden personalizar piezas no estándar?

Sí. Ofrecemos servicios de procesamiento basados ​​en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.

P3: ¿Qué hay de la precisión y el tiempo de entrega?

Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.

P4: ¿Principales áreas de aplicación?

Industrias energética, electrónica, de maquinaria, química y aeroespacial.

P5: ¿Medidas de garantía de calidad?

Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.

P6: ¿Ofrecen soporte técnico?

Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
