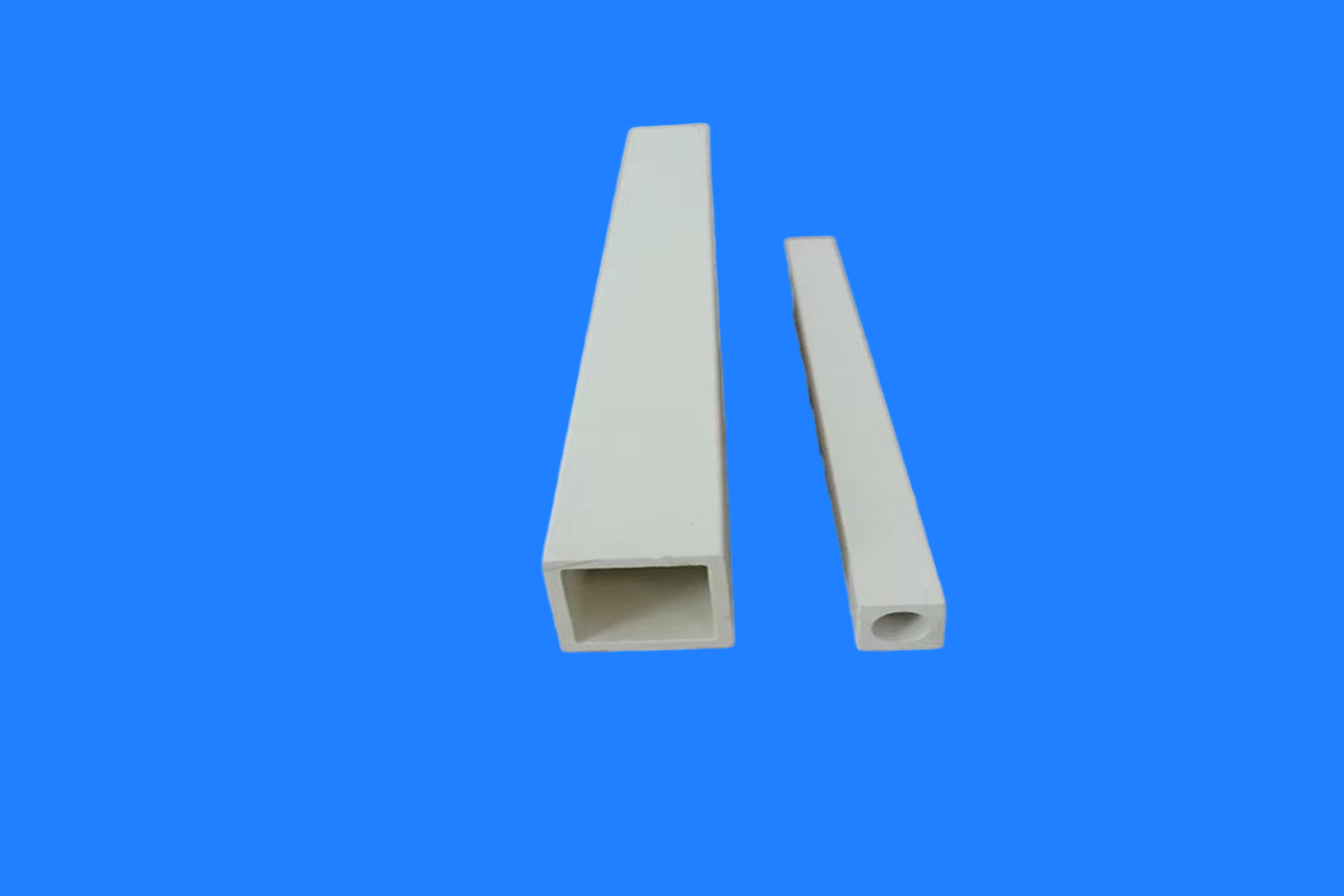

Fabricante de tubos cerámicos cuadrados de un solo orificio con 99 % de Al₂O₃ para aislamiento a altas temperaturas.

Fabricante de tubos cerámicos cuadrados de un solo orificio con 99 % de Al₂O₃ para aislamiento a altas temperaturas.

Descripción del Producto

Estos 99% de alta pureza Tubo cuadrado de cerámica Se trata de componentes cerámicos especializados fabricados a partir de alúmina de alta pureza (Al₂O₃ ≥ 99%) mediante prensado isostático, sinterización a alta temperatura y mecanizado de precisión. Con una sección transversal cuadrada o rectangular, combinan las excepcionales propiedades fisicoquímicas de la cerámica de alúmina con las ventajas geométricas únicas de una estructura de tubo cuadrado, lo que los hace ideales para aplicaciones exigentes que implican altas temperaturas, corrosión, aislamiento eléctrico y soporte estructural de precisión. En comparación con los tubos cerámicos circulares, el diseño de tubo cuadrado ofrece ventajas insustituibles en la integración de equipos, la utilización del espacio, el acoplamiento de superficies y la disposición en paralelo, sirviendo como componente estructural clave en hornos eléctricos, termopares, dispositivos electrónicos y equipos de procesamiento químico.

Propiedades clave del material

Cerámica de alúmina de alta pureza al 99% (Al₂O₃ ≥ 99%)

Nota sobre la pureza: La alúmina al 99 % logra el equilibrio óptimo entre rendimiento y coste; ofrece las excelentes propiedades de las cerámicas de alta pureza a la vez que resulta más rentable que los productos de ultra alta pureza (99,5 % o 99,7 % o superior), lo que la convierte en la opción principal para aplicaciones industriales de consumo masivo.

Estructura del producto y características del proceso

1. Proceso de conformado de precisión

Prensado isostático en frío (CIP): utiliza la tecnología de prensado isostático en frío para garantizar una densidad uniforme del cuerpo verde; el producto sinterizado está libre de delaminación y grietas.

Sinterización a alta temperatura: sinterizado en hornos túnel o de lanzadera de alta temperatura a 1700 °C–1800 °C, lo que da como resultado granos completamente desarrollados y alta densidad.

Mecanizado de precisión: se utilizan herramientas de diamante para el mecanizado de precisión de superficies internas y externas, así como de caras frontales; la precisión dimensional alcanza ±0,05 mm y la rugosidad superficial es Ra ≤ 0,8 μm.

2. Ventajas de las estructuras de tubo cuadrado

Gran aprovechamiento del espacio: las secciones transversales cuadradas facilitan la disposición en paralelo, ahorrando espacio de instalación.

Posicionamiento estable: las superficies planas permiten un acoplamiento preciso con los bastidores, bridas y soportes de los equipos, resistiendo la rotación y el deslizamiento.

Campo térmico uniforme: En los hornos eléctricos y los equipos de tratamiento térmico, la disposición de los tubos cuadrados permite una distribución de la temperatura más uniforme.

Facilidad de integración: Conveniente para su uso con termopares cuadrados, elementos calefactores cuadrados, núcleos aislantes cuadrados y componentes similares.

Ventajas principales del producto

1. Excepcional estabilidad a altas temperaturas

Los tubos cuadrados de alúmina al 99% funcionan de forma estable durante largos períodos a temperaturas de hasta 1600 °C sin ablandarse, deformarse ni volatilizarse, lo que los convierte en vainas protectoras ideales para termopares de metales preciosos y elementos calefactores de alta temperatura.

2. Excelentes propiedades de aislamiento eléctrico.

Presentan una resistividad volumétrica superior a 10¹⁴ Ω·cm a temperatura ambiente y mantienen un buen rendimiento de aislamiento a altas temperaturas, lo que los hace ampliamente aplicables en dispositivos electrónicos de vacío, soportes aislantes de alto voltaje y equipos semiconductores.

3. Excelente resistencia a la corrosión

Resisten la mayoría de los medios ácidos y alcalinos, así como la corrosión por metales fundidos (con la excepción del ácido fluorhídrico, el ácido fosfórico concentrado caliente y los álcalis fuertes fundidos), superando significativamente a los tubos metálicos en entornos químicos y metalúrgicos corrosivos.

4. Alta resistencia mecánica y resistencia al desgaste.

Con una resistencia a la flexión de ≥300 MPa y una dureza similar a la del diamante, soportan cargas mecánicas y la erosión por partículas, lo que las hace adecuadas para el soporte estructural y el transporte de materiales en aplicaciones de alto desgaste.

5. Alta precisión y consistencia dimensional

La fabricación de precisión garantiza una alta uniformidad en las dimensiones externas, la rectitud y la perpendicularidad entre los distintos lotes, cumpliendo así los requisitos para el montaje automatizado y la integración de equipos de alta precisión.

6. Buena resistencia al choque térmico.

Un control preciso del tamaño del grano y la microestructura confiere una excelente resistencia al choque térmico, lo que permite que el producto soporte ciclos rápidos de calentamiento y enfriamiento, minimizando al mismo tiempo el riesgo de agrietamiento.

Aplicaciones típicas

1. Protección del termopar

Tubos de protección para termopares de metales nobles (tipos S, B y R)

Tubos cuadrados aislantes y de soporte para sistemas de medición de temperatura de hornos de alta temperatura.

Componentes para el control de la temperatura de hornos en las industrias del hierro y el acero, el vidrio y la cerámica.

2. Hornos eléctricos y tratamiento térmico

Tubos de horno y componentes estructurales de la cámara para hornos de caja, tubulares y de vacío.

Tubos de soporte aislantes para elementos calefactores de alta temperatura (varillas de carburo de silicio, varillas de disilicuro de molibdeno)

Componentes de revestimiento para hornos de sinterización utilizados en metalurgia de polvos y procesamiento de materiales magnéticos.

3. Electrónica y semiconductores

Estructuras de soporte aislantes para dispositivos electrónicos de vacío

Tubos de cuarzo de repuesto y componentes de soporte para hornos de difusión de semiconductores y equipos CVD.

Componentes aislantes de alta temperatura para la epitaxia de LED y la fabricación de chips.

4. Industria química y metalurgia

tuberías para el transporte de gases corrosivos a alta temperatura

Tubos de dirección de flujo y protección para metales fundidos (aluminio, cobre y zinc líquidos).

Revestimientos aislantes de alta temperatura para reactores químicos

5. Nuevas energías y equipos especiales

Tubos cuadrados para hornos de sinterización de material de cátodo de baterías de iones de litio

Componentes estructurales aislantes de alta temperatura para equipos de energía de hidrógeno

Componentes de soporte aislantes de alta temperatura para el sector aeroespacial

Especificaciones técnicas

Servicios personalizados: Ofrecemos personalización según los planos del cliente, incluyendo perfiles de sección transversal especiales (rectangulares, ranurados, perforados, escalonados, etc.), mecanizado de caras frontales (roscado, chaflán, rebordeado) y tratamientos posteriores al procesamiento, como pulido y esmaltado de superficies internas y externas.

Recomendaciones para la selección y el uso del modelo

1. Criterios de selección

Temperatura de funcionamiento: determine la temperatura de funcionamiento a largo plazo y el rango de fluctuaciones de temperatura para seleccionar el espesor de pared y el diseño estructural adecuados.

Entorno del medio: identifique las propiedades químicas de los medios en contacto; evite el contacto directo con ácido fluorhídrico, ácido fosfórico concentrado caliente y álcalis fuertes fundidos.

Cargas mecánicas: evalúe la presión, las fuerzas de flexión y las condiciones de vibración; aumente el espesor de la pared o utilice estructuras reforzadas si es necesario.

Compatibilidad dimensional: proporcione dimensiones precisas del espacio de instalación y requisitos de tolerancia de acoplamiento para garantizar un montaje sin problemas.

2. Precauciones para la instalación y el uso

Manipular con cuidado: la cerámica es un material frágil; evitar caídas, golpes y cargas desiguales.

Calentar de manera uniforme: al usarlo por primera vez o en condiciones de calentamiento rápido, aumente la temperatura gradualmente para evitar grietas causadas por una tensión térmica concentrada.

Evite el contacto brusco: al acoplar componentes metálicos, utilice juntas flexibles o estructuras de amortiguación para evitar tensiones localizadas excesivas.

Inspeccione periódicamente: después de un uso prolongado, revise las paredes del tubo para detectar desgaste y grietas, y reemplácelas de inmediato para garantizar la seguridad.

Nuestro taller

¿Por qué elegirnos?

1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.

2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.

3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.

Preguntas frecuentes

P1: ¿Qué productos ofrece su empresa?

Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.

P2: ¿Pueden personalizar piezas no estándar?

Sí. Ofrecemos servicios de procesamiento basados ​​en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.

P3: ¿Qué hay de la precisión y el tiempo de entrega?

Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.

P4: ¿Principales áreas de aplicación?

Industrias energética, electrónica, de maquinaria, química y aeroespacial.

P5: ¿Medidas de garantía de calidad?

Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.

P6: ¿Ofrecen soporte técnico?

Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
