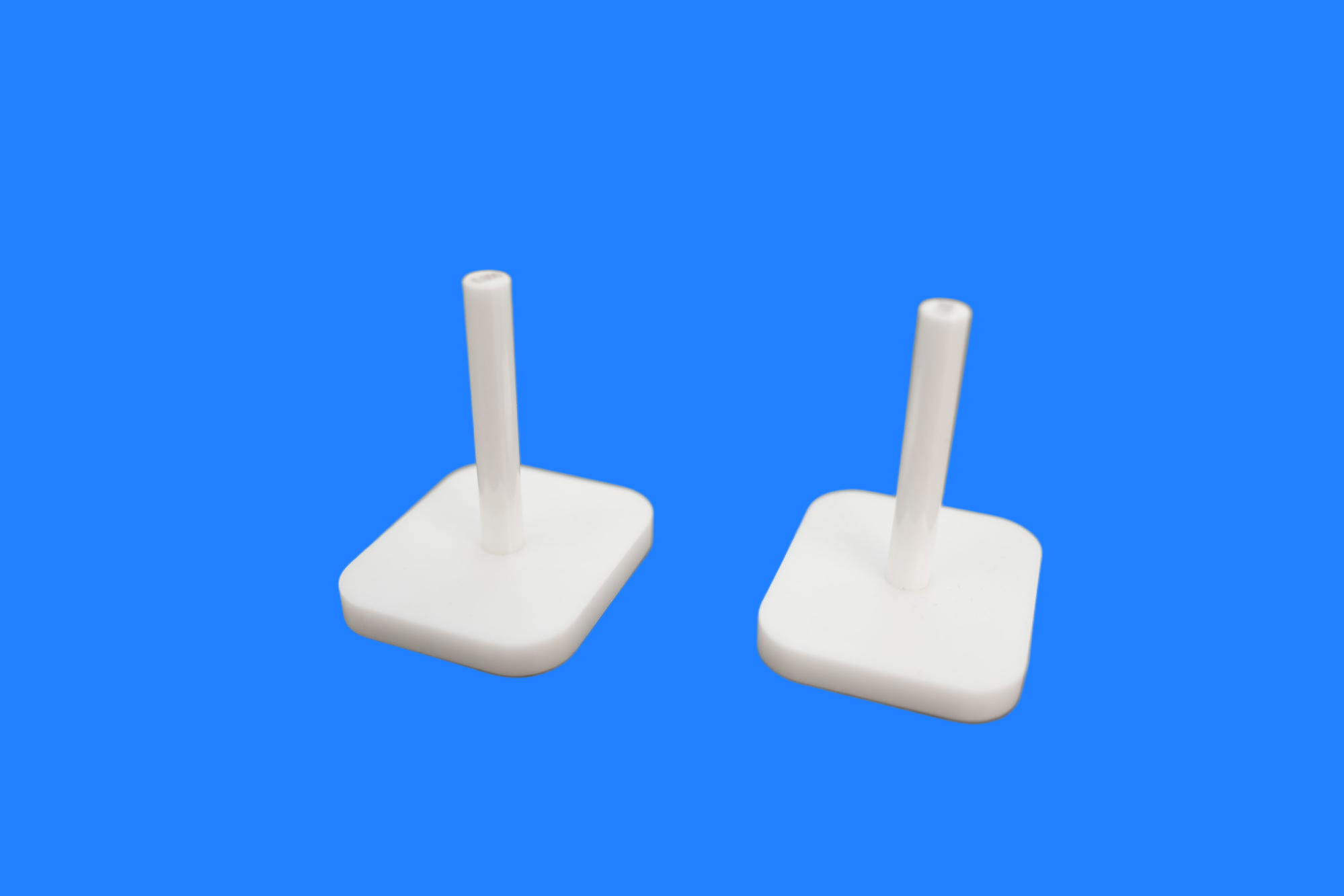

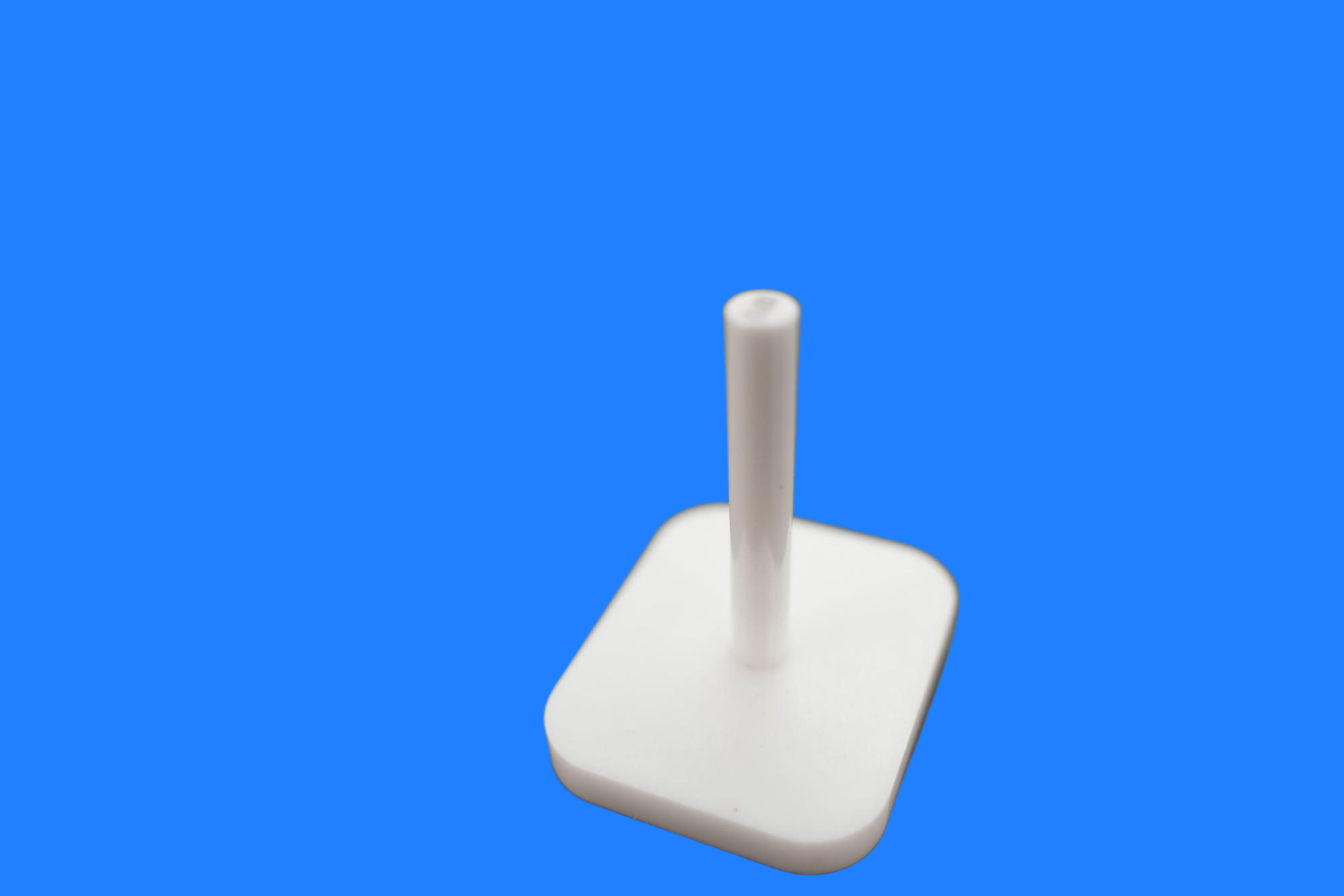

Calibradores de cerámica de zirconia de alta precisión para la industria aeroespacial.

Calibres cerámicos de ZrO2 de alta precisión

Descripción del Producto

Calibre de cerámica Representa una aplicación de alta gama de cerámica industrial en pruebas de precisión. Gracias a su altísima precisión, alta resistencia al desgaste, propiedades no magnéticas y resistencia a la corrosión, se han convertido en herramientas esenciales para pruebas de precisión en industrias como la automotriz, la electrónica y la de semiconductores. Reemplazan perfectamente a los medidores metálicos tradicionales, solucionando problemas como errores de prueba causados ​​por el desgaste del metal, interferencias magnéticas y corrosión, lo que los hace especialmente adecuados para escenarios con requisitos extremadamente altos de precisión y estabilidad. En comparación con los medidores metálicos tradicionales, los medidores de cerámica de zirconio ofrecen una vida útil de 5 a 10 veces mayor sin cambios dimensionales durante un uso prolongado, lo que garantiza la precisión de las pruebas y reduce significativamente los costos de prueba y la frecuencia de mantenimiento para las empresas.

Especificaciones del producto

1. Base: cuadrada/cuadrada redondeada, longitud del lado 10-50 mm, espesor 2-10 mm

2. Columna de detección: diámetro de 2 a 15 mm, longitud de 10 a 100 mm, con orificio central pasante o ciego disponible.

3. Tolerancia: ±0,001-0,005 mm (ultra alta precisión)

4. Rugosidad superficial: Ra≤0,05 μm (acabado espejo)

5. Personalizable: tamaño de la base, longitud de la columna, diámetro del orificio, chaflán, posiciones de los orificios de montaje, etc.

Parámetros clave de rendimiento

1. Propiedades mecánicas

Dureza Vickers: 1200-1400 HV (cercana al diamante; la dureza HRC60 para herramientas de acero es solo de referencia).

Resistencia a la flexión: ≥1200 MPa (3Y-TZP), muy superior a la de las cerámicas de alúmina.

Tenacidad a la fractura: 8-10 MPa·m¹/² (3 veces la de la alúmina, 1/3 la del acero)

Resistencia a la compresión: ≥2100 MPa

Módulo elástico: 200-210 GPa (moderado, evitando fractura frágil)

2. Propiedades térmicas (Ventajas principales del accesorio)

Coeficiente de expansión térmica: 10,0 × 10⁻⁶/°C (similar al acero, pero con una estabilidad térmica superior)

Conductividad térmica: 2,0 W/(m·K) (baja conductividad térmica, lo que reduce la deriva térmica)

Resistencia al choque térmico: ΔT > 500 ℃ (Sin agrietamiento durante el calentamiento y enfriamiento rápidos)

Temperatura de servicio a largo plazo: 800-1000 ℃ (5Y-TZP puede alcanzar 1400 ℃)

3. Propiedades fisicoquímicas

Densidad: 6,05 g/cm³ (superior a la de la alúmina, lo que proporciona una inercia estable).

Rugosidad superficial: Ra ≤0,01 μm (acabado espejo, tras rectificado de precisión)

Permeabilidad magnética: No magnético, completamente libre de interferencias magnéticas.

Resistencia a la corrosión: Resistente a ácidos y álcalis con pH 0-14, apto para entornos de ensayos químicos.

Biocompatibilidad: certificado ISO 10993, adecuado para pruebas médicas.

Ventajas del producto

¿Por qué esto? Calibre cerámico resistente a la corrosión ¿Se puede reemplazar el calibre de metal?

1. Deformación térmica cero, lo que garantiza la precisión de la medición.

Los calibres de metal son propensos a la expansión y contracción térmica a nivel de micrones bajo temperaturas fluctuantes (por ejemplo, ±5 ℃ en un taller), lo que genera una deriva en la medición. Las cerámicas de zirconio tienen un coeficiente estable de expansión térmica y baja conductividad térmica, lo que resulta en un tiempo de equilibrio térmico más largo y un impacto mínimo de los gradientes de temperatura, lo que garantiza un funcionamiento estable a largo plazo de la CMM con una precisión de repetibilidad de ±0,001 mm.

2. No magnético, eliminando interferencias electromagnéticas.

Para la inspección de piezas de trabajo magnéticamente sensibles, como motores de precisión, componentes levitados magnéticamente y obleas semiconductoras, las cerámicas de zirconio son completamente no magnéticas, lo que evita la adsorción del campo magnético o la interferencia de corrientes parásitas de los accesorios metálicos, lo que garantiza la pureza de los datos del sistema de medición compuesto óptico/electromagnético.

3. Nunca se desgasta, lo que reduce la frecuencia de calibración.

Su resistencia al desgaste es 266 veces superior a la del acero al manganeso, y su dureza superficial es superada solo por la del diamante. En situaciones de inspección por contacto y deslizamiento frecuentes, las fijaciones metálicas requieren calibración mensual, mientras que las fijaciones de cerámica de zirconio solo requieren calibración anual, lo que prolonga su vida útil más de 10 veces y reduce significativamente los costos de mantenimiento en los laboratorios de metrología.

4. Ligereza y equilibrio inercial

Si bien su densidad de 6,05 g/cm³ es mayor que la del aluminio, es mucho menor que la del acero (7,8 g/cm³), y su rigidez específica (relación rigidez/densidad) es superior a la de los metales, lo que lo hace adecuado para sondas de escaneo de alta velocidad y efectores finales de inspección automatizada robótica, lo que reduce los errores de inercia de movimiento.

5. Aislamiento y protección antiestática para componentes electrónicos de precisión.

La resistividad volumétrica > 10¹⁴ Ω·cm aísla eficazmente la electricidad estática, evitando daños a dispositivos sensibles a la electrostática, como semiconductores y PCB, durante la inspección.

Solicitud

Tecnología de mecanizado de precisión y control de calidad

1. Proceso de fabricación

Polvo de circonia de alta pureza (a nanoescala) → Prensado isostático (200-250 MPa) → Sinterización a alta temperatura (1450-1550 ℃) → Mecanizado de precisión CNC (herramientas de diamante, ±0,001 mm) → Rectificado/pulido de precisión (Ra≤0,01 μm) → Inspección con máquina de medición por coordenadas → Marcado láser → Embalaje limpio

2. Puntos clave de control del proceso

(1)Proceso de sinterización: calentamiento gradual (5-10℃/min), mantenimiento durante 2-3 horas, densidad ≥99,5%

(2) Mecanizado de precisión: utilizando una máquina de grabado y fresado específica para cerámica, muela de diamante de grano W0.5, control de temperatura de refrigeración por circulación. <50℃ para evitar el astillamiento por estrés térmico.

(3) Alivio de tensiones: tratamiento de recocido a baja temperatura para eliminar las tensiones residuales de mecanizado y garantizar la estabilidad dimensional a largo plazo.

3. Normas de inspección

(1) Precisión dimensional: inspección del 100% mediante una máquina de medición por coordenadas (MMC), tolerancia dimensional crítica ±0,001 mm

(2) Calidad de la superficie: inspección de la rugosidad mediante un interferómetro de luz blanca, detección de microfisuras mediante un microscopio óptico.

(3) Verificación del desempeño: probador de dureza Vickers, probador de resistencia a la flexión, probador de expansión térmica

(4)Limpieza: limpieza ultrasónica, conforme a la norma ISO 14644 para salas blancas de clase 7.

Guía de selección

Soporte de servicio

1. Desarrollo a medida: Diseño de medidores de forma irregular y medidores combinados de múltiples estaciones basados ​​en los planos del cliente.

2. Prototipado rápido: Entrega de la primera pieza en 7-10 días, con apoyo para el procesamiento de materias primas.

3. Trazabilidad metrológica: Suministro de certificados de calibración CNAS de terceros para garantizar la trazabilidad de los valores de medición.

4. Consultoría técnica: Selección de sondas CMM, optimización del esquema de medición y asistencia en el análisis de errores.

5. Mantenimiento de por vida: Reparación de piezas de desgaste y servicios de restauración de la precisión.

¿Por qué elegirnos?

1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.

2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.

3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.

Preguntas frecuentes

P1: ¿Qué productos ofrece su empresa?

Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.

P2: ¿Pueden personalizar piezas no estándar?

Sí. Ofrecemos servicios de procesamiento basados ​​en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.

P3: ¿Qué hay de la precisión y el tiempo de entrega?

Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.

P4: ¿Principales áreas de aplicación?

Industrias energética, electrónica, de maquinaria, química y aeroespacial.

P5: ¿Medidas de garantía de calidad?

Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.

P6: ¿Ofrecen soporte técnico?

Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
