Excelentes propiedades mecánicas del sensor piezoeléctrico cerámico para equipos industriales.

Excelentes propiedades mecánicas del sensor piezoeléctrico cerámico para equipos industriales.

Descripción del Producto

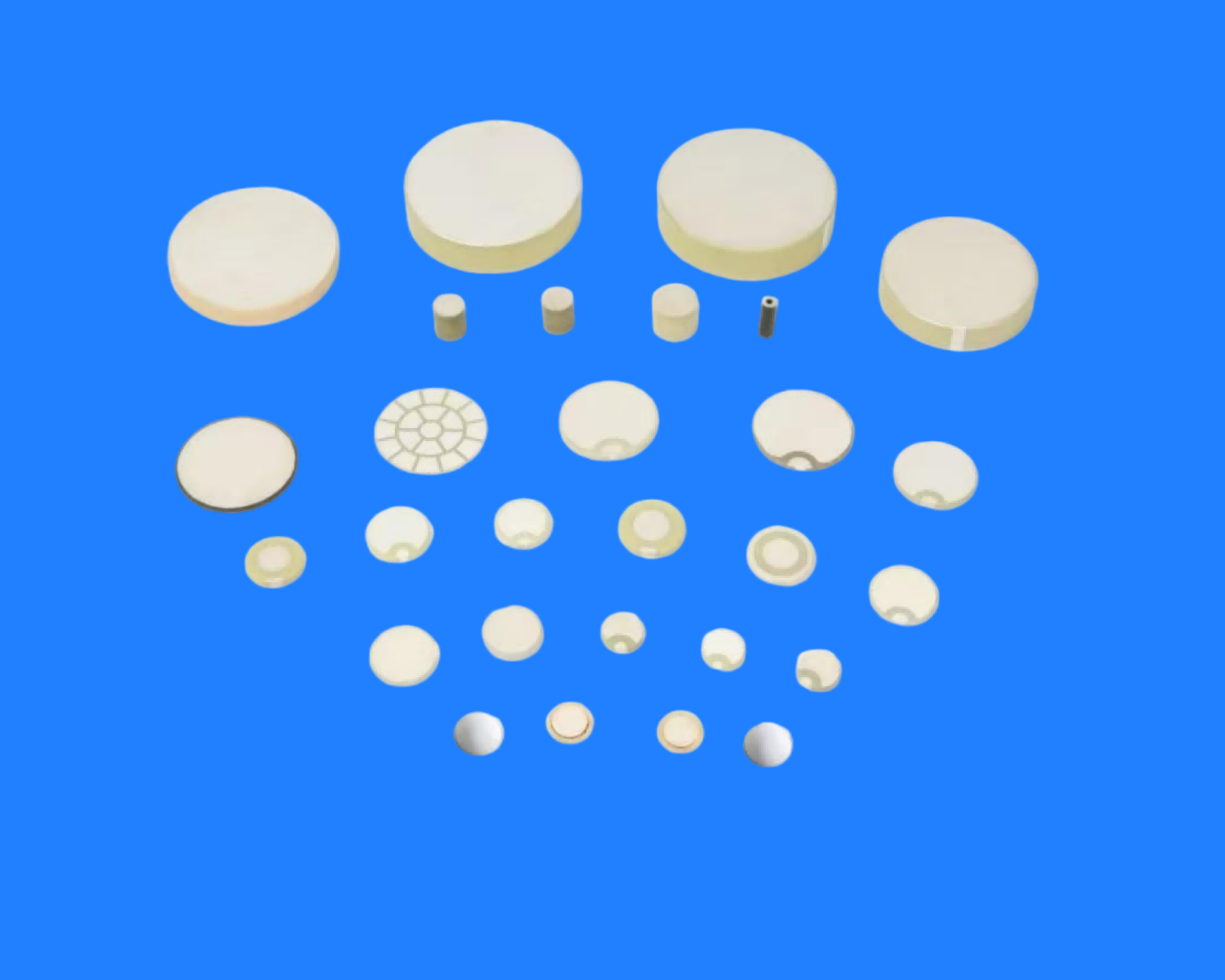

Sensor cerámico Utilizan cerámica PZT como material principal, aprovechando el efecto piezoeléctrico para lograr una conversión bidireccional entre energía mecánica y eléctrica. Gracias a ventajas como alta sensibilidad, respuesta rápida y resistencia a condiciones de trabajo adversas, se utilizan ampliamente en la detección de vibraciones, presión e impactos en automatización industrial, electrónica automotriz, equipos médicos y aeroespacial. Las distintas formulaciones de cerámicas piezoeléctricas (como PZT-4/5H/8) presentan diferencias de rendimiento significativas. Las cerámicas duras son adecuadas para aplicaciones de alta potencia y alta estabilidad, mientras que las cerámicas blandas se centran en la detección de alta sensibilidad. Las cerámicas de alta potencia son adecuadas para aplicaciones ultrasónicas de alta potencia y alto impacto. Sus formas estructurales personalizadas (discos, tubos, anillos, etc.) y soluciones de encapsulado pueden satisfacer los requisitos de instalación y funcionamiento de diferentes industrias, lo que las convierte en uno de los componentes clave en el campo de la detección industrial.

Principio de funcionamiento fundamental

Sensores cerámicos piezoeléctricos Su funcionamiento se basa en el efecto piezoeléctrico directo: al aplicar una fuerza mecánica externa (presión, vibración o aceleración) al elemento cerámico piezoeléctrico, se produce una polarización en el material y se genera una carga proporcional a dicha fuerza en la superficie del cristal. Un amplificador de carga o de voltaje de alta impedancia convierte la débil señal de carga en una señal de voltaje estándar, logrando una conversión de alta fidelidad de una magnitud física no eléctrica a una señal eléctrica.

Q = d⋅F donde Q es la carga de salida, d es la constante piezoeléctrica y F es la fuerza externa aplicada.

Especificaciones del producto (tipo general)

1. Material: PZT-4/PZT-5H/PZT-8 y otros materiales cerámicos piezoeléctricos;
2. Estructura: Disco, tubo, anillo, apilado;
3. Dimensiones: Diámetro/diámetro exterior de 1 a 100 mm, espesor/longitud de 0,1 a 50 mm, posibilidad de personalización;
4. Encapsulado: Carcasa metálica (aleación de acero inoxidable/titanio), aislamiento cerámico, sellador de encapsulado;
5. Tipo de interfaz: Montaje roscado (por ejemplo, M10/M12), cables soldados, conector de aviación.

Ventajas del producto

Parámetros técnicos principales

Serie de productos

1. Sensores de presión de uso general

Adecuado para la medición dinámica de la presión, como la monitorización de la presión de los cilindros y la detección de pulsos de fluidos.

2. Acelerómetros

Diseño de alta sensibilidad y bajo nivel de ruido para análisis de vibraciones, pruebas modales y diagnóstico de fallas.

3. Sensores de fuerza y ​​par

Plataforma de medición de fuerza multicomponente que permite la medición precisa de fuerzas de tracción, compresión y cizallamiento.

4. Sensores ultrasónicos

Transductores cerámicos piezoeléctricos de alta frecuencia para ensayos no destructivos, medición de distancias e imágenes médicas.

5. Módulos de sensores personalizados

Embalaje, rango de respuesta en frecuencia y tipo de interfaz altamente personalizados según los escenarios de aplicación del cliente.

Escenarios de aplicación típicos

1. Fabricación industrial: monitorización de la fuerza de corte de las máquinas herramienta, control de carga de los equipos de estampado, retroalimentación háptica de los robots.
2. Ingeniería automotriz: análisis de la combustión del motor, pruebas de choque, monitoreo de la presión del sistema de frenado.
3. Aeroespacial: monitorización del estado estructural de las aeronaves (SHM), pruebas de vibración de motores
4. Energía y potencia: monitorización de la cavitación en turbinas hidroeléctricas, análisis de la carga en las palas de las turbinas eólicas.
5. Biomédica: transductores de imágenes ultrasónicas, detección de señales fisiológicas, control de administración de fármacos de precisión.
6. Electrónica de consumo: respuesta táctil en smartphones, control sensible a la presión en auriculares TWS

Guía de selección

1. Defina la magnitud física que se va a medir: presión, aceleración, fuerza o vibración.

2. Determine el rango y la sensibilidad: seleccione la especificación adecuada en función de la amplitud de la señal que se está midiendo.

3. Requisitos de respuesta en frecuencia: para señales dinámicas, preste atención a la frecuencia de resonancia del sensor y al ancho de banda disponible.

4. Adaptabilidad ambiental: en entornos de alta temperatura, alta humedad o fuertes interferencias electromagnéticas, seleccione productos con los niveles de protección correspondientes.

5. Interfaz de salida: la salida de carga es adecuada para escenarios de laboratorio de alta precisión; la salida de voltaje IEPE facilita la integración en el campo industrial.

Nuestro taller

¿Por qué elegirnos?

1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.

2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.

3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.

Preguntas frecuentes

P1: ¿Qué productos ofrece su empresa?

Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.

P2: ¿Pueden personalizar piezas no estándar?

Sí. Ofrecemos servicios de procesamiento basados ​​en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.

P3: ¿Qué hay de la precisión y el tiempo de entrega?

Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.

P4: ¿Principales áreas de aplicación?

Industrias energética, electrónica, de maquinaria, química y aeroespacial.

P5: ¿Medidas de garantía de calidad?

Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.

P6: ¿Ofrecen soporte técnico?

Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
