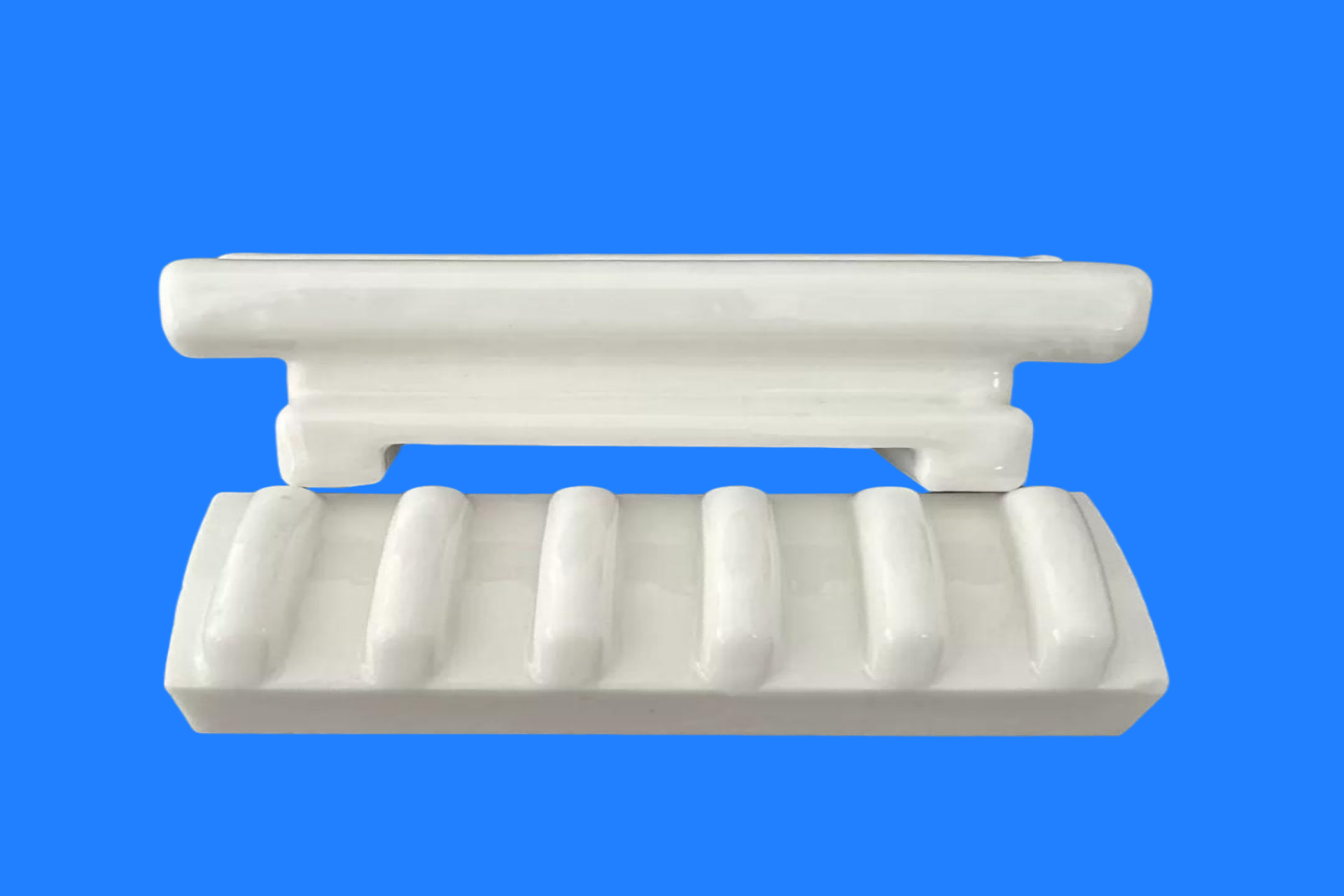

Fábrica de tiras de resistencias cerámicas de alúmina de alta pureza personalizadas
Nuestro Resistencias cerámicas de alúmina de alta pureza Diseñados específicamente para aplicaciones industriales y electrónicas exigentes, estos productos ofrecen una excelente resistencia a altas temperaturas (hasta 1700 °C), un aislamiento eléctrico excepcional, una resistencia mecánica superior y una excelente resistencia a la corrosión, lo que los hace ampliamente utilizados en electrónica de potencia, aeroespacial, vehículos de nueva energía, semiconductores y equipos de hornos de alta temperatura. Ya sea que necesite componentes electrónicos generales o resistencias especializadas para entornos extremos, le ofrecemos una solución integral, desde la selección de materiales y el diseño estructural hasta la fabricación de precisión, lo que ayuda a que sus productos alcancen una mayor densidad de potencia, una vida útil más prolongada y un rendimiento eléctrico más estable.
Fábrica de tiras de resistencias cerámicas de alúmina de alta pureza personalizadas
Descripción del Producto
Resistencias cerámicas de alúmina Están fabricados con cerámica de alúmina (Al₂O₃) de alta pureza como matriz, mediante prensado isostático, sinterización a alta temperatura y mecanizado de precisión. Como núcleo portador de las resistencias, proporciona una estructura cerámica altamente aislante, resistente a altas temperaturas y dimensionalmente precisa para resistencias bobinadas, de película metálica, de película de carbono y de película gruesa, y es un material clave para garantizar la estabilidad del rendimiento y la vida útil de la resistencia. Según el grado de pureza, está disponible en varias especificaciones, como 95 %, 96 %, 99 %, 99,5 %, 99,8 % y 99,9 %, para satisfacer las necesidades de fabricación de resistencias con diferentes requisitos de precisión, potencia y medioambientales.
Características principales del producto
| Características | Descripción detallada |
| Aislamiento ultra alto | Resistividad volumétrica ≥10¹⁴ Ω·cm, rigidez dieléctrica ≥15 kV/mm, lo que garantiza que la tira de resistencia no se rompa ni presente fugas bajo alto voltaje. |
| Excelente resistencia a la temperatura | La temperatura de funcionamiento a largo plazo puede alcanzar los 1600 °C a 1700 °C, y el rendimiento del aislamiento no se degrada a altas temperaturas, lo que demuestra una excelente estabilidad térmica. |
| Dureza extremadamente alta | Con una dureza Mohs de 9 y una dureza Vickers de 1600~2000 HV, no se daña fácilmente durante el bobinado, lo que garantiza la precisión del valor de resistencia. |
| Dimensiones de precisión | El mecanizado de precisión con diamante garantiza una tolerancia de diámetro de ±0,02 mm y una rectitud de ≤0,1 mm/m, lo que garantiza la uniformidad del bobinado. |
| Inerte químico | Resistente a la corrosión por ácidos y álcalis, sin precipitación de iones metálicos, evitando así la contaminación de la capa de película resistiva o cualquier variación en las propiedades eléctricas. |
| Baja dilatación térmica | El coeficiente de dilatación térmica es de 6,5~7,8×10⁻⁶/°C, las dimensiones son estables con los cambios de temperatura y el coeficiente de temperatura de resistencia (TCR) es controlable. |
| Excelente calidad superficial | La rugosidad superficial Ra≤0,4 μm y el esmalte liso facilitan la adhesión uniforme de la película resistiva y reducen el ruido. |
Parámetros técnicos principales
| Elementos de parámetros | 95% Al₂O₃ | 96% Al₂O₃ | 99% Al₂O₃ | 99,5% Al₂O₃ | 99,8% Al₂O₃ |
| Densidad | 3,65 g/cm³ | 3,72 g/cm³ | 3,85 g/cm³ | 3,90 g/cm³ | 3,95 g/cm³ |
| Color | blanco | blanco | blanco marfil | blanco marfil | blanco marfil |
| Resistencia a la flexión | 280 MPa | 300 MPa | 330 MPa | 350 MPa | 380 MPa |
| Resistencia a la compresión | 2000 MPa | 2200 MPa | 2500 MPa | 2600 MPa | 3000 MPa |
| Dureza Vickers | 1400 HV | 1500 HV | 1600 HV | 1800 HV | 2000 HV |
| Fuerza dieléctrica | 12 kV/mm | 13 kV/mm | 15 kV/mm | 16 kV/mm | 18 kV/mm |
| Resistividad volumétrica (25 °C) | >10¹⁴ Ω·cm | >10¹⁴ Ω·cm | >10¹⁴ Ω·cm | >10¹⁵ Ω·cm | >10¹⁵ Ω·cm |
| Constante dieléctrica (1 MHz) | 9.0 | 9.2 | 9.5 | 9.8 | 10.0 |
| Pérdida dieléctrica (1 MHz) | 0,0003 | 0,0002 | 0,0002 | 0,0001 | <5×10⁻⁵ |
| Conductividad térmica (20 °C) | 20 W/(m·K) | 25 W/(m·K) | 28 W/(m·K) | 30 W/(m·K) | 35 W/(m·K) |
| coeficiente de dilatación térmica | 7,5 × 10⁻⁶/°C | 7,2×10⁻⁶/°C | 7,0 × 10⁻⁶/°C | 7,0 × 10⁻⁶/°C | 6,8 × 10⁻⁶/°C |
| Temperatura de funcionamiento a largo plazo | 1400°C | 1500°C | 1600°C | 1650°C | 1700°C |
| Porosidad | <0,5% | <0,3% | <0,1% | <0,05% | <0,02% |
Estructura y tipos de productos
Dependiendo del proceso de fabricación de la resistencia, las tiras de resistencia cerámica de alúmina de alta pureza pueden suministrarse en diversas formas estructurales:
| Tipo | Características estructurales | Tipos de resistencias aplicables |
| Tira de resistencia lisa | Superficie lisa, sin ranuras ni agujeros, forma cilíndrica | Resistencias bobinadas, resistencias de película metálica, resistencias de película de carbono |
| Barra de resistencia ranurada | La superficie tiene surcos en espiral o surcos rectos. | Las resistencias bobinadas de alta potencia aumentan el área de disipación de calor y la adhesión del cable. |
| Tira de resistencia perforada | Cara final o lateral con orificio de entrada/orificio de posicionamiento | La resistencia axial del cable facilita la instalación de la tapa final y la fijación del cable. |
| Barra de resistencia escalonada | estructura con escalones o diámetro reducido en ambos extremos | Las resistencias moldeadas facilitan la colocación de la tapa final y el encapsulado aislante. |
| Tiras de resistencias de forma irregular | estructuras cuadradas, planas o aladas | Resistencias encapsuladas especiales, resistencias integradas en módulos de potencia |
| Tira resistiva vidriada | tratamiento de acristalamiento de superficie | Resistencias para entornos de alta humedad, que mejoran la resistencia a la humedad y la fiabilidad del aislamiento. |
Escenarios de aplicación típicos
1.En el campo de los componentes electrónicos:
Resistencias bobinadas: se utilizan como estructura de bobinado para hilos resistivos (aleación de níquel-cromo, constantán, etc.), en resistencias de potencia de precisión, resistencias de frenado y resistencias de derivación.
Resistencias de película metálica/película de carbono: se utilizan como sustrato cerámico para la deposición de películas, en resistencias fijas de uso general y de precisión.
Resistencias de película gruesa: se utilizan como materiales de sustrato para circuitos de película gruesa, en circuitos integrados híbridos y sensores.
Resistencias de alto voltaje: se utilizan en divisores de alto voltaje, resistencias de descarga, equipos de rayos X y fuentes de alimentación láser.
2. Aplicaciones energéticas e industriales
Unidades de resistencia de frenado: resistencias de frenado que consumen energía en convertidores de frecuencia, servomotores y sistemas de ascensores.
Dispositivos electrónicos de potencia: resistencias de ecualización/descarga de voltaje en módulos IGBT y módulos de tiristores.
Máquinas de soldar y sistemas UPS: resistencias limitadoras de corriente de alta potencia y resistencias de carga.
Transporte ferroviario: resistencias de frenado y resistencias de precarga del sistema de tracción
3. Instrumentos de precisión y campos especializados
Instrumentos de medición de precisión: elementos resistivos de alta estabilidad en resistencias estándar, derivaciones y circuitos puente.
Equipos médicos: resistencias limitadoras de corriente de alto voltaje en máquinas de rayos X, equipos de tomografía computarizada y equipos de resonancia magnética.
Aeroespacial: núcleos de resistencia de alta fiabilidad resistentes a entornos extremos.
Equipos de comunicación: resistencias no inductivas y resistencias de adaptación en circuitos de alta frecuencia.
Proceso de fabricación y garantía de calidad
1. Proceso de fabricación
Polvo de alúmina de alta pureza → Prensado isostático (densidad uniforme) → Sinterización a alta temperatura (1650~1800 °C) → Rectificado cilíndrico externo con diamante → Acabado mediante rectificado sin centros → Mecanizado/ranurado/perforación de la cara frontal → Inspección de la calidad de la superficie → Inspección dimensional → Limpieza y secado → Envasado al vacío → Envío
2. Control de calidad
Control de materia prima: se selecciona polvo de alúmina ultrafina de alta pureza, con un estricto control del contenido de impurezas y la trazabilidad del lote.
Prueba de densidad: Se realiza una prueba del 100 % de la porosidad y la absorción de agua para garantizar que no haya defectos internos.
Inspección dimensional: medición del diámetro en línea mediante un medidor de diámetro láser y medición de dimensiones clave con una máquina de medición por coordenadas (MMC).
Inspección por muestreo del rendimiento eléctrico: pruebas de muestreo de la rigidez dieléctrica, la resistividad volumétrica y el ángulo de pérdida dieléctrica.
Inspección de apariencia: sin grietas, sin desconchones, sin decoloración y con un esmalte uniforme.
Embalaje limpio: limpiado en un taller libre de polvo, envasado al vacío para prevenir la humedad y la contaminación.
Servicios personalizados
Ofrecemos soluciones integrales y personalizadas:
| Proyectos personalizados | Ilustrar |
| Grado de pureza | 95% / 96% / 99% / 99,5% / 99,8% / 99,9% / 99,96% (Opcional) |
| Especificaciones de diámetro | Φ1,0 mm ~ Φ25,0 mm, tolerancia ±0,02 mm ~ ±0,1 mm |
| Especificaciones de longitud | De 3 mm a 300 mm, se puede cortar según sea necesario. |
| Forma estructural | Se pueden personalizar superficies lisas, superficies ranuradas, superficies perforadas, superficies escalonadas y formas irregulares. |
| Tratamiento de superficies | estado sinterizado, estado molido, estado pulido, tratamiento de esmalte |
| Requisitos especiales | Cara final metalizada (método Mo-Mn), preensamblaje de la tapa final, marcado láser, embalaje limpio. |
Recomendaciones de selección
| Escenarios de aplicación | Pureza recomendada | Precisión recomendada | Consideraciones clave |
| Resistencias bobinadas de uso general (para electrodomésticos e iluminación) | 95% ~ 96% | normal | rentabilidad, aislamiento, resistencia mecánica |
| Resistencias de película metálica de precisión (instrumentos) | 99% ~ 99,5% | precisión | baja pérdida dieléctrica, precisión dimensional y calidad de la superficie |
| Resistencia de frenado de alta potencia (convertidor de frecuencia industrial) | 96% ~ 99% | precisión | resistencia a altas temperaturas, resistencia al choque térmico, resistencia mecánica |
| Resistencias de alto voltaje (rayos X médicos, sistemas eléctricos) | 99,5% ~ 99,8% | ultraprecisión | rigidez dieléctrica, fiabilidad del aislamiento |
| Resistencias de alta fiabilidad para aplicaciones aeroespaciales/militares. | 99,8% ~ 99,9% | ultraprecisión | Indicadores de rendimiento completos, consistencia del lote |
| Placas de circuitos impresos de película gruesa / Aplicaciones de alta frecuencia | 99,5% ~ 99,9% | precisión | baja pérdida dieléctrica, alta conductividad térmica y acabado superficial liso |
