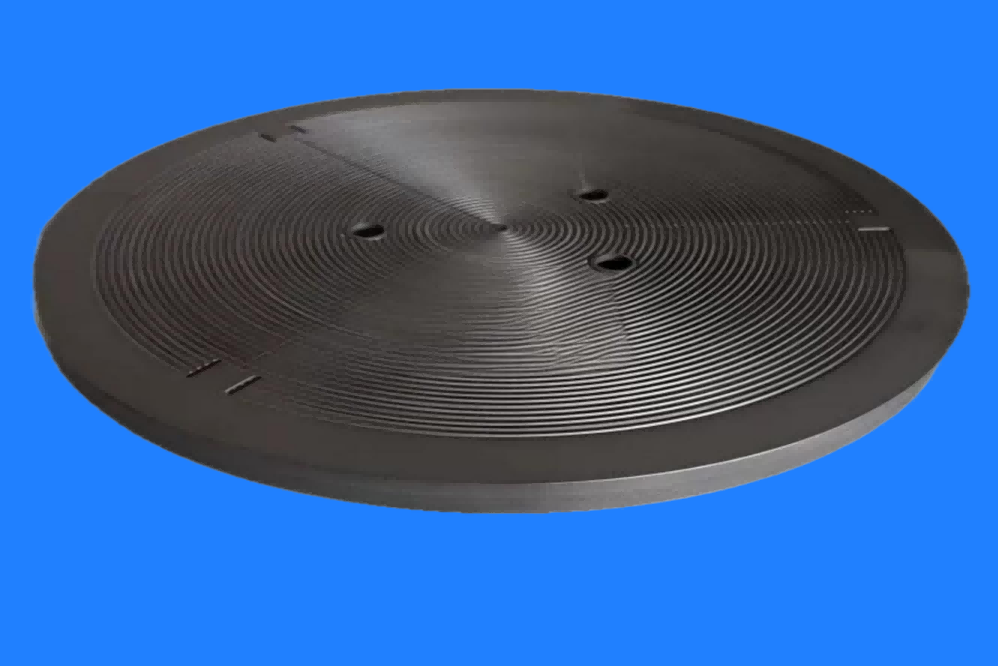

Mandril de vacío de cerámica de carburo de silicio de alta rigidez para equipos fotovoltaicos.
Como componentes críticos en los equipos de fabricación de semiconductores, el rendimiento de Mandriles de vacío de SiC Determina directamente la precisión, el rendimiento y la eficiencia del procesamiento de obleas. A medida que aumenta el tamaño de las obleas y se reducen los nodos de proceso, se imponen exigencias cada vez más estrictas a la precisión, la estabilidad térmica y la limpieza de los soportes de vacío. Gracias a sus múltiples ventajas —alta rigidez, alta conductividad térmica, baja expansión térmica, ultralimpieza y resistencia al desgaste—, la cerámica de SiC se ha convertido en el material preferido para los sistemas de sujeción al vacío en equipos de semiconductores de alta gama.

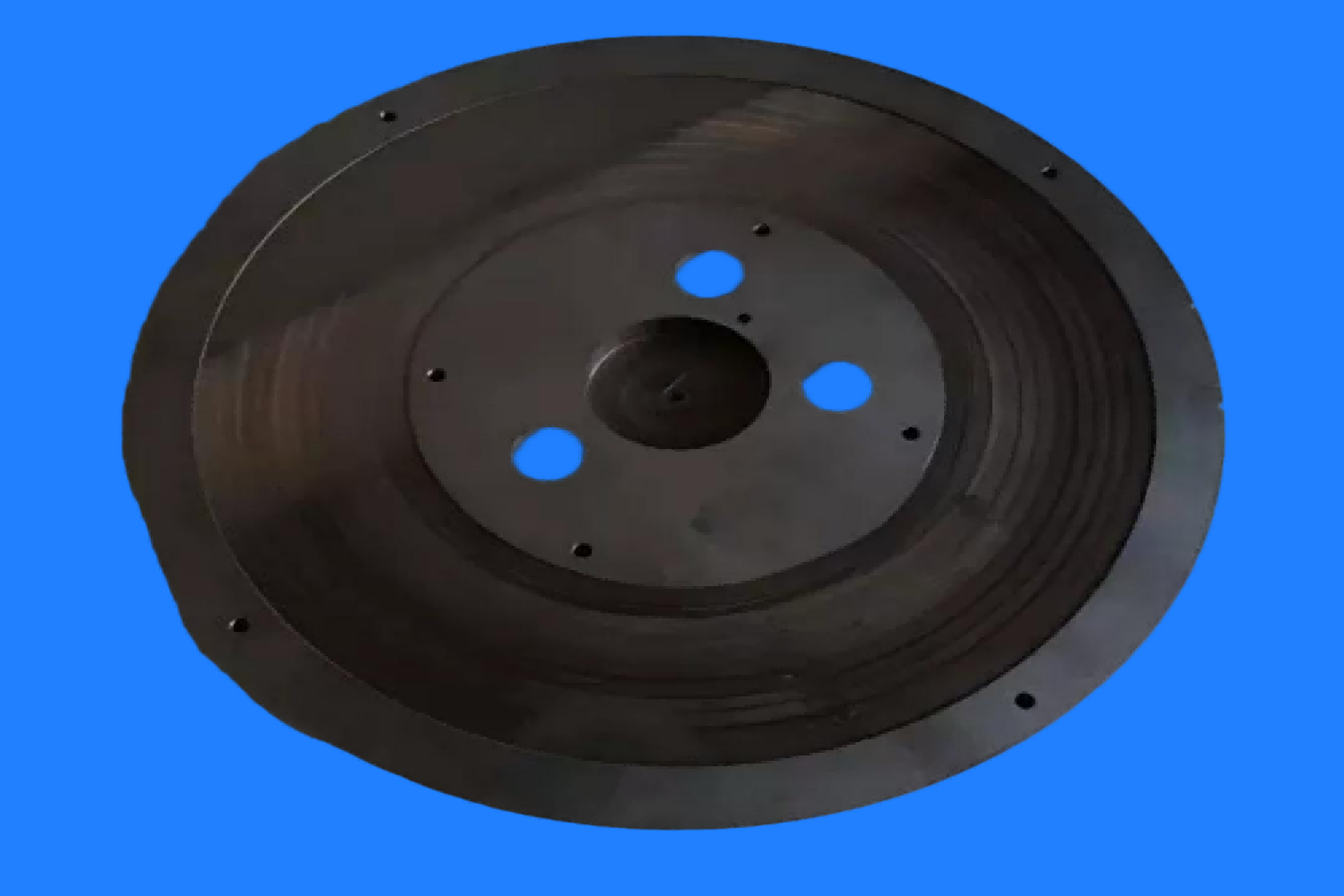

Mandril de vacío de cerámica de carburo de silicio de alta rigidez para equipos fotovoltaicos.
Descripción del Producto
Alta rigidezMandriles de vacío de cerámica SiC Son componentes de alta precisión diseñados para sujetar y asegurar obleas o piezas de trabajo en sectores como la fabricación de semiconductores, el procesamiento óptico de precisión, las pantallas optoelectrónicas y el embalaje avanzado. Fabricados con carburo de silicio sinterizado sin presión (SSiC) o carburo de silicio unido por reacción (RBSiC) de alta pureza mediante moldeo de precisión, sinterización a alta temperatura y procesos de rectificado y pulido de ultraprecisión, estos mandriles garantizan una sujeción segura, estable y sin daños de las obleas, incluso en entornos exigentes de salas blancas y bajo condiciones de procesamiento a alta temperatura. En comparación con los mandriles de vacío metálicos tradicionales, los mandriles de cerámica de SiC ofrecen ventajas significativas, como alta rigidez, baja expansión térmica, excelente conductividad térmica, resistencia al desgaste y a la corrosión, y mínima generación de partículas; por consiguiente, se han convertido en componentes esenciales en los equipos de fabricación de obleas de 8 y 12 pulgadas.
Propiedades clave del material
Como material cerámico semiconductor representativo de tercera generación, la cerámica de carburo de silicio posee las siguientes propiedades sobresalientes:
| Indicadores de desempeño | Valores típicos | Importancia funcional |
| Dureza Vickers | 20–25 GPa | Alta resistencia al desgaste, lo que prolonga la vida útil para cargas y descargas repetidas. |
| Módulo de elasticidad | 410–450 GPa | Alta rigidez, lo que reduce la vibración y la deriva mecánica. |
| Conductividad térmica | 120–200 W/(m·K) | Ecualización rápida de la temperatura; estabiliza la temperatura de la oblea. |
| Coeficiente de dilatación térmica | 4,0 × 10⁻⁶ /K (similar al silicio) | mantener la precisión dimensional bajo fluctuaciones de temperatura |
| Temperatura máxima de funcionamiento | >1000°C | Adecuado para procesos como el recocido a alta temperatura y la deposición química de vapor (CVD). |
| Estabilidad química | Resistente a ácidos y álcalis, resistente al plasma. | Adecuado para entornos corrosivos como el grabado y la limpieza. |
| Resistividad | 10⁶–10⁸ Ω·cm (sintonizable) | Antiestático; previene daños por descarga electrostática (ESD). |
Tipo de estructura del producto
Según el método de sujeción por vacío, los platos de vacío de cerámica de carburo de silicio se clasifican principalmente en los siguientes tres tipos estructurales:
1. Mandril de pasador
Presenta una matriz de micropines mecanizados con precisión en su superficie; la oblea entra en contacto con la parte superior de los pines, mientras que los espacios entre ellos forman canales de vacío. Este diseño permite la sujeción por vacío y la refrigeración por helio en la parte posterior de forma simultánea, con tolerancias de altura de los pines controladas dentro de ±0,1–2 μm. Es adecuado para procesos de litografía y metrología/inspección que requieren refrigeración en la parte posterior.
2. Groove Chuck
Presenta ranuras de vacío concéntricas o en espiral mecanizadas en la superficie. Este diseño ofrece una estructura sencilla y un sellado fiable, lo que lo hace especialmente adecuado para obleas con una deformación superior a 50 μm. La precisión del mecanizado de las ranuras se controla dentro de ±10 μm.
3. Chuck poroso
Logra una sujeción uniforme mediante poros interconectados a escala micrométrica dentro del material, lo que permite que toda la superficie de trabajo actúe como área de sujeción; la uniformidad de la fuerza de sujeción puede alcanzar ±1%. Al carecer de ranuras mecánicas o estructuras de pasadores, es ideal para obleas ultrafinas y sustratos de semiconductores compuestos, previniendo eficazmente la rotura causada por la concentración de tensiones.
Parámetros técnicos clave
| Elementos de parámetros | Especificaciones técnicas |
| Llanura | ≤ 0,2–1 μm (área total) |
| Paralelismo | ≤ 1–3 μm |
| Rugosidad superficial | Ra ≤ 0,02–0,1 μm |
| Altura del pasador | 0,05–0,2 mm |
| Diámetro del pasador (mínimo) | Φ0,2 mm |
| Paso de pines (mínimo) | 2,5–3 mm |
| Ancho del anillo anular (mínimo) | 0,4–0,7 mm |
| Tolerancia de espesor | ±0,005–0,01 mm |
| Tolerancia de diámetro | ±0,01 mm |
| Especificaciones de obleas aplicables | 6 pulgadas / 8 pulgadas / 12 pulgadas / Compatible con 6/8 pulgadas / Compatible con 8/12 pulgadas |
| Característica de orificio lateral | Mecanizado monobloque; diámetro mínimo del orificio 3 mm, longitud máxima 170 mm. |
Ventajas competitivas principales del producto
1. Precisión y estabilidad ultra altas
Planitud ≤1 μm, lo que garantiza que la superficie de la oblea permanezca dentro del plano focal óptico.
Su alto módulo elástico (410–450 GPa) suprime eficazmente las vibraciones de mecanizado y la deriva mecánica.
Coeficiente de dilatación térmica adaptado a las obleas de silicio; deformación <0,3 μm bajo fluctuaciones de temperatura
2. Rendimiento superior en la gestión térmica.
Una conductividad térmica de hasta 120–200 W/(m·K) permite una rápida disipación del calor del proceso.
El diseño de refrigeración por helio en la parte posterior garantiza un control uniforme de la temperatura de la oblea.
Mantiene la resistencia mecánica y la estabilidad dimensional en entornos de alta temperatura que superan los 1000 °C.
3. Ultra limpio y con baja contaminación.
Material cerámico de alta pureza sin lixiviación de iones metálicos, lo que evita la contaminación de la oblea.
La estructura sinterizada densa minimiza la generación de partículas, cumpliendo con los requisitos de sala limpia de Clase 1.
La superficie finamente pulida evita rayar la parte posterior de la oblea.
4. Vida útil excepcionalmente larga
Dureza Vickers de 20–25 GPa; resistencia al desgaste muy superior a la de las ventosas metálicas.
Resistente a la corrosión ácida/alcalina y al bombardeo de plasma; adecuado para procesos agresivos como el grabado y la limpieza.
Excelente conservación de la forma de la superficie y largos intervalos entre reacondicionamientos; reduce el coste total de propiedad en más de un 40 %.
5. Alta fiabilidad y seguridad
Resistividad ajustable al rango de 10⁶–10⁸ Ω·cm, eliminando eficazmente la acumulación de carga estática.
Distribución uniforme de la fuerza de succión, evitando la deformación o rotura de la oblea causada por la concentración de tensiones localizadas.
Sellado al vacío fiable que garantiza la seguridad y estabilidad de la oblea durante su manipulación y procesamiento.
Aplicaciones del producto
1. Fabricación de obleas semiconductoras
Ampliamente utilizado en etapas clave del proceso, como fotolitografía, grabado, CMP (pulido químico-mecánico), deposición de películas delgadas (CVD/PVD), limpieza de obleas y metrología/inspección. Es especialmente adecuado para el procesamiento de precisión de obleas delgadas, obleas deformadas y sustratos de semiconductores compuestos (GaAs, SiC, zafiro).
2. Embalaje avanzado
Se utiliza en el empaquetado a nivel de oblea (WLP), el empaquetado 3D y el empaquetado fan-out para operaciones como la unión de obleas, la soldadura por reflujo y la unión temporal, lo que garantiza una alineación de alta precisión y una fijación estable.
3. Fabricación de pantallas optoelectrónicas
Se utiliza para sujetar de forma segura los sustratos de vidrio durante la producción de paneles LCD/OLED; su planitud superior y su succión uniforme garantizan la precisión en la deposición y el modelado de la película.
4. Inspección y metrología de precisión
Se utiliza en equipos de medición de precisión, como sistemas de inspección óptica, medición de espesor de película, medición OCD, medición topográfica y detección de defectos, para garantizar un posicionamiento de alta precisión de las piezas que se están midiendo.
5. Sectores de tecnología emergente
Con el avance de tecnologías emergentes como la computación cuántica, los MEMS (sistemas microelectromecánicos) y la fotónica avanzada, los platos de vacío de carburo de silicio se están convirtiendo en soluciones de manipulación de precisión indispensables para estos campos de vanguardia, gracias a sus características de ultralimpieza, estabilidad térmica y precisión mecánica.
Capacidades de personalización
Ofrecemos servicios integrales de diseño y fabricación a medida, adaptados a las necesidades específicas de cada cliente:
Todos los productos se fabrican, limpian y envasan en entornos de sala limpia de clase 10 (ISO 4) para garantizar una entrega sin contaminación por partículas.
Nuestro taller
Taller CNC |
Sala de pruebas |
Taller de rectificado de superficies |
Taller de sinterización |
Taller de rectificado circular |
Taller de máquinas de moldeo por inyección |
¿Por qué elegirnos?
1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.
2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.
3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.
Preguntas frecuentes
P1: ¿Qué productos ofrece su empresa?
Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.
P2: ¿Pueden personalizar piezas no estándar?
Sí. Ofrecemos servicios de procesamiento basados en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.
P3: ¿Qué hay de la precisión y el tiempo de entrega?
Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.
P4: ¿Principales áreas de aplicación?
Industrias energética, electrónica, de maquinaria, química y aeroespacial.
P5: ¿Medidas de garantía de calidad?
Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.
P6: ¿Ofrecen soporte técnico?
Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
