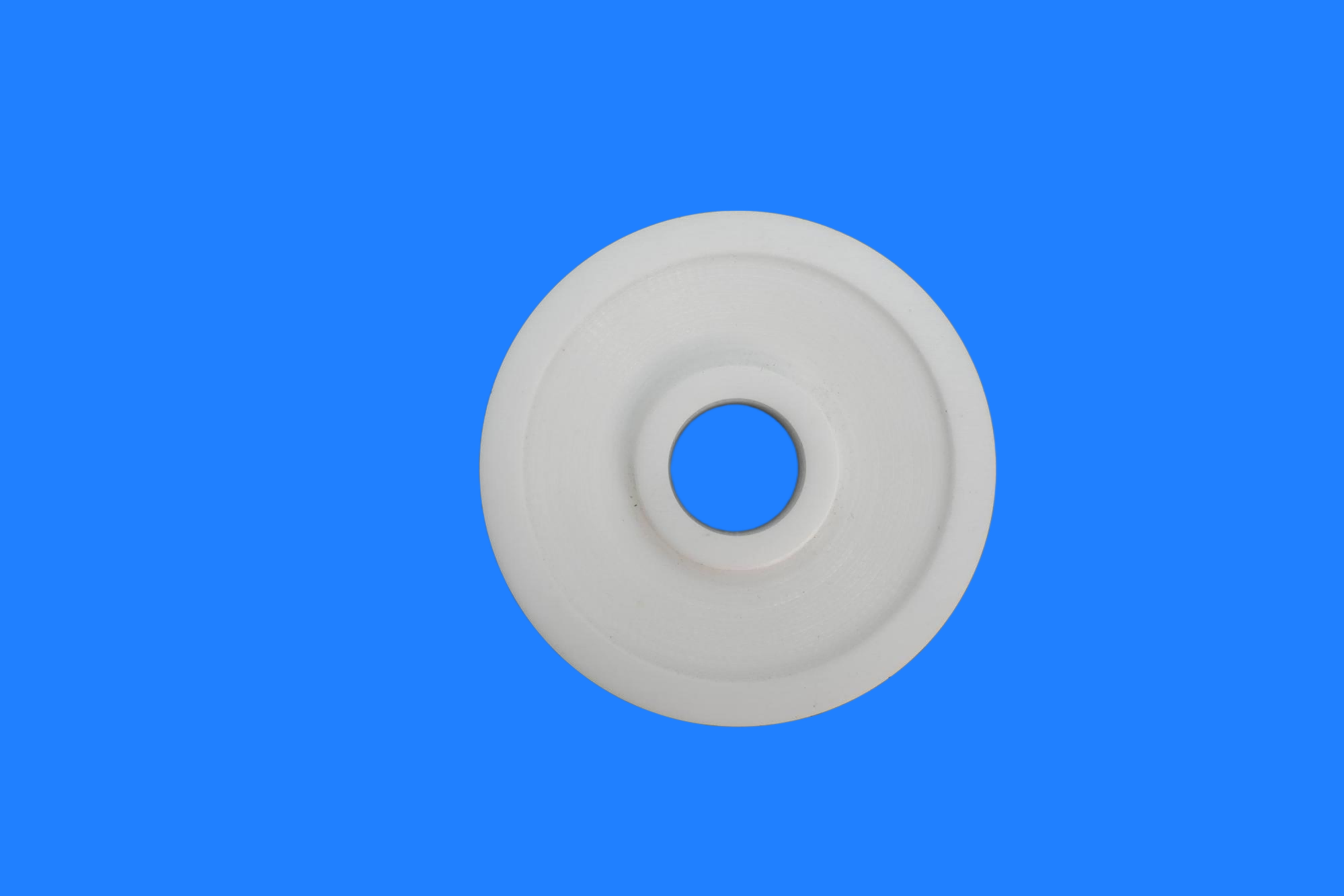

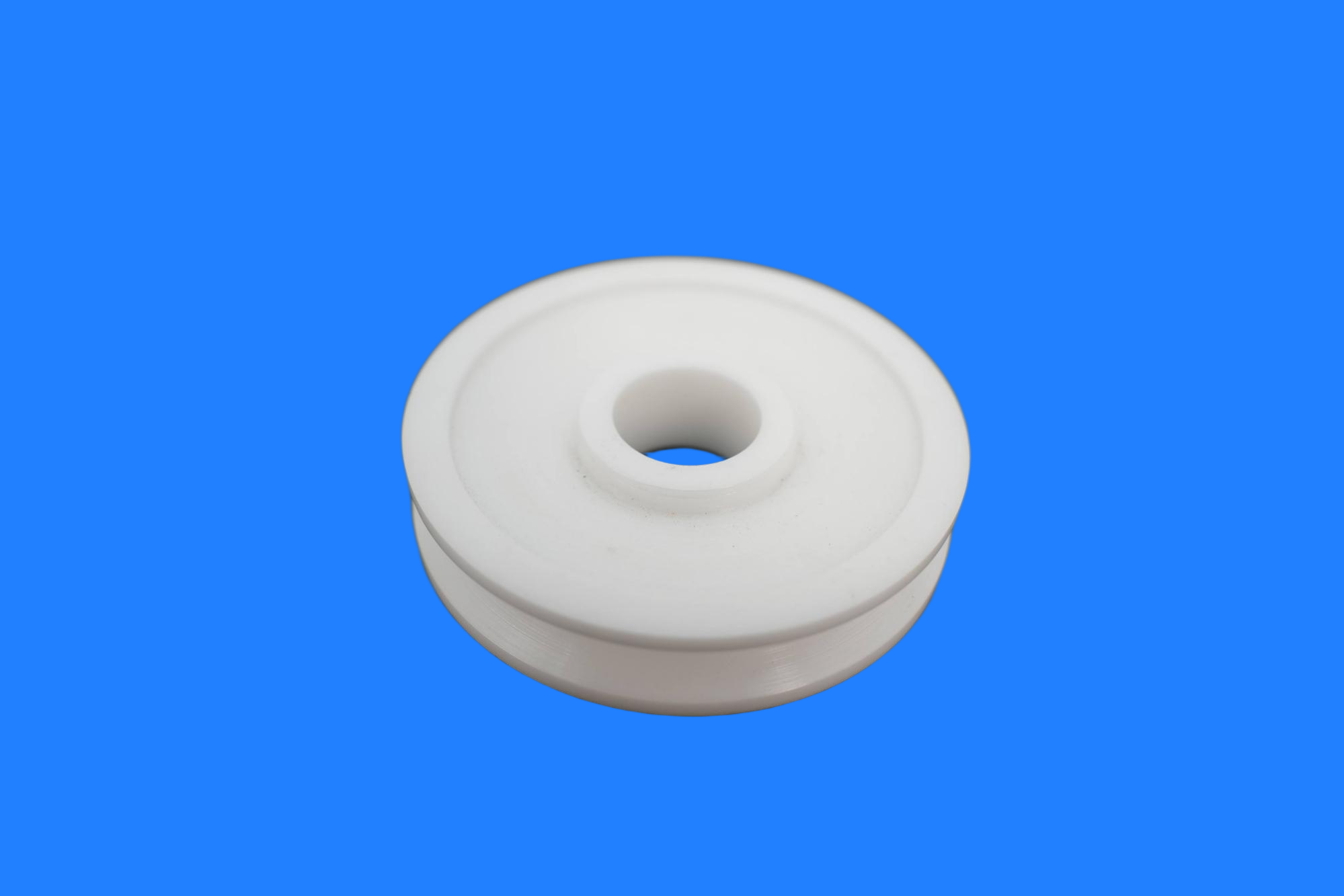

Rodillo de cerámica de zirconio de alta pureza al 99,5 % para nuevas energías

Rodillo de cerámica de zirconio al 99,5 % para nueva energía

Rodillo cerámico ZrO2 Son las "uniones cerámicas" de los equipos modernos de procesamiento de alambre de precisión. Con una dureza de diamante, una suavidad de espejo y una tenacidad metálica, construyen un puente fiable entre los alambres micrométricos y la producción industrial de alta velocidad. Desde filamentos de fibra sintética en talleres textiles hasta fibras de vidrio a escala nanométrica en comunicaciones por fibra óptica, desde láminas de cobre ultrafinas en baterías de nueva energía hasta las líneas vitales de catéteres médicos, las bobinas de cerámica de zirconio, con su rendimiento silencioso y duradero, protegen la calidad y el valor de cada alambre.

ProductosCaracterísticas de estructura y diseño

1. Diversas estructuras de ranuras

(1) Ranura en V: autocentrante, adecuada para cables de sección transversal redonda

(2) Ranura en U: aumenta el área de contacto, reduce la presión por unidad de área y protege materiales fácilmente deformables

(3) Ranura plana: adecuada para cables planos o materiales en tira.

(4) Formas de ranura personalizadas: diseñadas especialmente según la sección transversal del cable del cliente

2.Diseño de estructura compuesta

(1) Estructura totalmente cerámica: fabricada íntegramente en zirconio, adecuada para requisitos de limpieza ultra altos (médicos, semiconductores)

(2)Compuesto de cerámica + cojinete: los cojinetes de acero inoxidable de alta velocidad integrados o los cojinetes totalmente cerámicos logran una rotación de baja fricción (resistencia rotacional ≤0,01 N·m)

(3) Sustrato metálico revestido de cerámica: superficie del sustrato de aluminio rociada con zirconia, lo que equilibra la ligereza y la resistencia al desgaste.

3. Precisión de mecanizado de precisión

(1)Tolerancia del diámetro exterior: ±0,001 mm (precisión de grado IT3)

(2) Concentricidad: ≤0,01 mm, lo que garantiza una rotación a alta velocidad sin vibraciones

(3) Precisión del perfil de ranura: ±0,005 mm, lo que garantiza una tensión uniforme del cable.

Ventajas principales en el rendimiento

1.Vida útil ultralarga y resistente al desgaste.

Con una dureza Vickers superior a 1200 HV, su resistencia al desgaste es 5 veces superior a la del acero templado para cojinetes y de 2 a 3 veces superior a la de la cerámica de alúmina. En condiciones de hilado a alta velocidad de fibras químicas (velocidad lineal > 20 m/s), su vida útil puede superar los 2 años, lo que reduce significativamente el tiempo de inactividad del equipo por mantenimiento.

2. Protección de cables sin daños

Rugosidad superficial Ra ≤ 0,02 μm (aproximadamente 1/5000 del grosor de un cabello humano) y coeficiente de fricción de tan solo 1/3 del de los metales. Al guiar cables ultrafinos como el esmaltado (Φ0,02 mm o superior), fibra óptica y cables de metales preciosos, elimina por completo las rayaduras y rebabas superficiales, garantizando así la integridad de la capa de aislamiento.

3. Estabilidad de tensión dinámica

La alta dureza garantiza que la forma de la ranura mantenga su geometría diseñada durante un largo período de tiempo y no desarrolle ranuras debido al desgaste; la alta densidad (6,0 g/cm³) proporciona una excelente inercia rotacional y, junto con cojinetes de precisión, logra una guía estable a velocidades lineales de más de 20 m/s, con fluctuaciones de tensión de <±2%.

4. Adaptabilidad ambiental extrema

(1)Resistencia al choque térmico: soporta cambios rápidos de temperatura de hasta 300°C (ΔT), adecuado para procesos de estiramiento en caliente.

(2) Inercia química: resistente a la corrosión ácida y alcalina; no se degrada en aceites de fibra química y entornos refrigerantes.

(3)No magnético/aislante eléctrico: evita interferencias electromagnéticas en los cables de señal y evita chispas electrostáticas.

Solicitud

Serie de especificaciones de productos

Ejemplos de modelos típicos (consulte los estándares de la industria):

(1)FC001-2: Ø10×Ø8×Ø2×4 mm (Máquina bobinadora de precisión en miniatura)

(2)FC007-2: Ø27×Ø15×Ø5×11mm (Maquinaria textil de tamaño mediano)

(3) Tipo de brida personalizada: con inserciones de metal para un reemplazo fácil y rápido

Proceso de fabricación y control de calidad

1.Flujo de fabricación

Preparación del polvo: polvo de zirconio de alta pureza (>99,9 %) + estabilizador de óxido de itrio al 3 % molar + coadyuvantes de moldeo

Moldeo por inyección: el moldeo por inyección de cerámica (CIM) garantiza el moldeo único de formas de ranuras complejas

Sinterización a alta temperatura: sinterización atmosférica a 1450–1550 °C, logrando una densidad superior al 99,5 % de la densidad teórica

Mecanizado de precisión: rectificado de la forma de la ranura con ruedas de diamante, pulido hasta obtener un acabado de espejo con pasta de pulido de diamante.

Inspección de calidad: la rugosidad de la superficie se detecta mediante un perfilómetro óptico y la precisión dimensional se verifica mediante una máquina de medición de coordenadas.

2. Puntos clave de control de calidad

Pruebas no destructivas: el escaneo ultrasónico detecta defectos internos

Consistencia del lote: la prueba de muestreo de resistencia a la flexión garantiza la estabilidad del material

Prueba de coincidencia: el ajuste real con ejes/cojinetes estándar verifica la flexibilidad rotacional

En comparación con materiales de la competencia

Los rodillos de cerámica de zirconio tienen ventajas integrales irremplazables en aplicaciones de guiado de alambre de alta velocidad, alta precisión y alto valor.

Recomendaciones de selección y uso

1. Guía de selección

Material del cable: compuesto de alúmina y circonio de alta dureza (ZTA) para cables de metal duro; Y-TZP de alta tenacidad para fibras ópticas/químicas

Velocidad del cable: >15 m/s requiere una estructura compuesta con cojinetes cerámicos completos

Medio ambiental: se requiere una formulación estabilizadora especial para entornos que contienen ácido fluorhídrico

Clase de limpieza: las salas blancas de clase 100 requieren una estructura totalmente cerámica libre de grasa.

2.Instalación y mantenimiento

Tolerancias de coincidencia: Se recomienda un ajuste con holgura H7/g6 para el orificio interior y el eje para evitar que el ajuste por interferencia provoque grietas.

Limpieza y mantenimiento: limpie periódicamente los depósitos de la superficie con alcohol isopropílico; no utilice cepillos metálicos.

Estándar de reemplazo: reemplazar cuando la profundidad de desgaste de la ranura sea >0,05 mm o aparezcan rayones visibles en la superficie.

Nuestro proceso personalizado

Proceso personalizado



Comprender la información del producto de la aplicación de los clientes ⇒ Los ingenieros crean dibujos ⇒ Los clientes confirman los dibujos⇒Tras la confirmación del cliente se prepara una cotización.⇒Confirmar cotización y hacer muestra⇒Los clientes confirman la muestra⇒Se realiza el pago del depósito⇒ Comienza la producción en masa⇒Seguimiento de envío y recepción⇒Orden de finalización

¿Por qué elegirnos?

1. I+D personalizado, en lugar de adaptación de productos estándar.

2. Control profundo de la ciencia de los materiales: selección de materiales según las necesidades, optimización de la microestructura y consistencia del lote.

3. Capacidad de mecanizado de precisión: la planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.

Preguntas frecuentes

Q1: ¿Qué productos ofrece su empresa?

Nos especializamos en cerámicas de alto rendimiento como alúmina y nitruro de silicio, proporcionando aisladores, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.

Q2: ¿Pueden personalizar piezas no estándar?

Sí. Apoyamos el procesamiento basado en dibujos proporcionados y desarrollo técnico colaborativo, ofreciendo un servicio de proceso completo desde el diseño hasta la producción en masa.

P3: ¿Qué pasa con la precisión y el tiempo de entrega?

Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.

Q4: ¿Principales áreas de aplicación?

Industrias energética, electrónica, maquinaria, química y aeroespacial.

Q5: ¿Medidas de garantía de calidad?

Inspección de calidad de proceso completo, proporcionando informes de materiales y datos de pruebas de rendimiento, respaldando la certificación y pruebas de terceros.

Q6: ¿Ofrecen soporte técnico?

Brindamos soporte profesional como consulta de selección de materiales, optimización del diseño y análisis de fallas.
