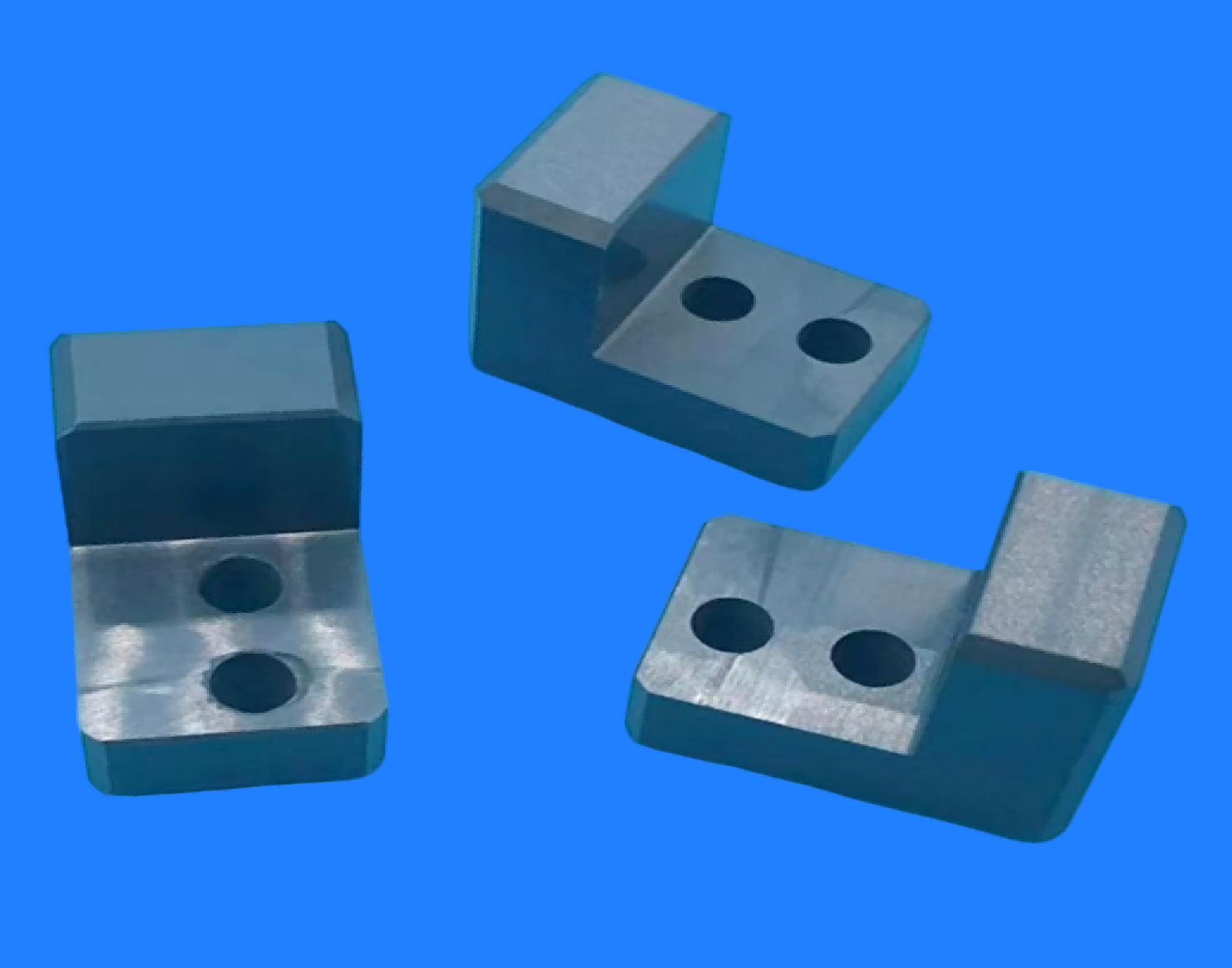

Bloque de posicionamiento de Si₃N₄ para equipos de nueva energía.
Bloque de posicionamiento de nitruro de silicio Utilizan cerámica de nitruro de silicio de alta tenacidad, baja expansión y ultrarresistente al desgaste como sustrato. Están diseñados específicamente para aplicaciones de precisión, como semiconductores y equipos automatizados, combinando alta precisión, gran estabilidad, aislamiento y resistencia a la corrosión. En comparación con los componentes de posicionamiento metálicos tradicionales, no presentan desgaste ni desviación de precisión durante su uso prolongado, lo que mejora significativamente la vida útil del equipo y el rendimiento de la producción. Son una solución de actualización ideal para herramientas y dispositivos de fijación de alta precisión.
Bloque de posicionamiento de Si₃N₄ para equipos de nueva energía.
Descripción del Producto
Bloques de nitruro de silicio Los bloques de posicionamiento de nitruro de silicio (Si₃N₄) son elementos de posicionamiento industrial de alto rendimiento fabricados mediante moldeo de precisión y procesos de sinterización a alta temperatura. Diseñados para satisfacer los requisitos de posicionamiento mecánico de alta precisión, gran durabilidad y condiciones de funcionamiento extremas, estos productos se utilizan ampliamente en la fabricación de semiconductores, la industria aeroespacial, las máquinas herramienta de precisión, la soldadura automatizada y los equipos de energías renovables. Gracias a su coeficiente de dilatación térmica extremadamente bajo (aproximadamente 3,2 × 10⁻⁶/K), su excelente estabilidad dimensional y su superior resistencia al desgaste y la corrosión, los bloques de posicionamiento de cerámica de nitruro de silicio se han convertido en un sustituto ideal de los componentes de posicionamiento metálicos tradicionales, especialmente adecuados para entornos de fabricación de alta gama sensibles a la variación de temperatura, el desgaste severo o la corrosión química intensa.
Los bloques de posicionamiento cerámicos de nitruro de silicio son productos de posicionamiento fiables que potencian la fabricación de alta gama con la máxima precisión que ofrece la tecnología de materiales.
Ventajas principales del producto
1. Estabilidad dimensional máxima
La cerámica de nitruro de silicio tiene un coeficiente de dilatación térmica que es aproximadamente una cuarta parte del del acero. En entornos de trabajo con cambios bruscos de temperatura, el bloque de posicionamiento mantiene una alta precisión geométrica, evitando eficazmente las desviaciones de posicionamiento causadas por la dilatación y contracción térmica. La deformación bajo carga prolongada es inferior al 0,01 %, lo que constituye una garantía fundamental para equipos sensibles a la temperatura, como las máquinas de litografía de semiconductores y las máquinas herramienta CNC de alta precisión.
2. Resistencia al desgaste superior y propiedades autolubricantes.
Con una dureza Vickers superior a 1500 HV, los bloques de posicionamiento de nitruro de silicio poseen excelentes propiedades autolubricantes y un bajo coeficiente de fricción. En condiciones frecuentes de sujeción, deslizamiento o rotación, la vida útil de los bloques de posicionamiento de nitruro de silicio suele ser de 3 a 5 veces mayor que la de las piezas de posicionamiento metálicas, lo que reduce significativamente la frecuencia de mantenimiento y los costes por tiempo de inactividad del equipo.
3. Excelente resistencia a altas temperaturas y resistencia al choque térmico.
Mantiene una resistencia mecánica estable incluso a temperaturas de hasta 1200 °C y presenta una excelente resistencia al choque térmico (soporta cambios rápidos de temperatura superiores a 500 °C). Es adecuado para entornos extremos, como dispositivos de soldadura de alta temperatura, herramientas de tratamiento térmico y posicionamiento de extremos calientes en motores aeroespaciales.
4. Excelente inercia química
Excepto por el ácido fluorhídrico, es resistente a casi todos los ácidos inorgánicos, álcalis fuertes y metales fundidos. En vapor a alta temperatura y atmósferas corrosivas, forma una densa capa protectora de óxido en su superficie, lo que previene la oxidación o la corrosión electroquímica durante su uso prolongado. Es especialmente adecuado para entornos corrosivos como el procesamiento químico y el grabado de semiconductores.
5. Ligero y de alta rigidez
Con una densidad de tan solo unos 3,2 g/cm³, aproximadamente la mitad que la del acero, ayuda a reducir la masa inercial de las piezas móviles de alta velocidad, mejorando la velocidad de respuesta y la precisión de posicionamiento de los equipos automatizados, al tiempo que mantiene una alta rigidez y resistencia a la deformación.
6. Baja emisión de gases y alta limpieza
El material es denso y de alta pureza, y presenta tasas de desgasificación extremadamente bajas en vacío y entornos de alta limpieza. Esto cumple con los estrictos requisitos de las cámaras de vacío para semiconductores y la industria aeroespacial en cuanto al control de la contaminación iónica y de partículas.
| Sectores industriales | Aplicaciones específicas | Valores fundamentales |
| Fabricación de semiconductores | Módulo de posicionamiento de la máquina de fotolitografía, dispositivo de transferencia de obleas, bloque de soporte de la cavidad de grabado, posicionamiento del portador PECVD | precisión de posicionamiento a nanoescala, resistencia a la corrosión basada en flúor y baja contaminación por metales. |
| Aeroespacial | Inspección y posicionamiento de componentes del extremo caliente del motor, dispositivo de fijación para el montaje de la turbina, dispositivo de navegación y fijación. | Dimensionalmente estable y resistente a la radiación en rangos de temperatura extremos de -196 °C a 1200 °C. |
| Maquinaria de precisión | Referencia de posicionamiento para centro de mecanizado CNC, dispositivo de medición por coordenadas, bloque guía para línea de producción automatizada | Retención de precisión a largo plazo y ciclo prolongado sin mantenimiento |
| Soldadura y soldadura fuerte | pasadores/bloques de posicionamiento para soldadura a alta temperatura, soportes para bobinas de calentamiento por inducción | Adhesión resistente a altas temperaturas, sin oxidación ni deformación, posicionamiento preciso. |
| Nueva energía | Corte y posicionamiento de electrodos de baterías de iones de litio, herramientas de ensamblaje de pilas de combustible, soporte para obleas de silicio fotovoltaicas | Aislante, resistente al desgaste, ligero y de alta resistencia. |
| Productos químicos y farmacéuticos | Posicionamiento de válvulas resistente a la corrosión, límite de agitación del reactor, soporte de sellado del cuerpo de la bomba | Resistente a la corrosión por ácidos y álcalis, sin precipitación de iones metálicos. |
| Metalurgia y tratamiento térmico | Dispositivos de fijación para herramientas de hornos de alta temperatura y bloques de posicionamiento de bandejas de material para tratamiento térmico | Resistente al choque térmico, resistente a la deformación por fluencia, no adhesivo al metal. |
Especificaciones del producto y servicios de personalización
1. Gama de especificaciones estándar
Dimensiones: personalizadas según los requisitos del cliente, tamaño máximo de pieza individual 500×400×200 mm
Precisión de los orificios: diámetro de los orificios de localización Φ1~Φ100 mm, tolerancia de separación entre orificios ±0,005 mm
Tolerancias geométricas: planitud, paralelismo y perpendicularidad de hasta 0,003 mm/100 mm
Tratamiento de superficie: entre los tratamientos opcionales se incluyen el rectificado de precisión, el pulido espejo, el anodizado negro y el refuerzo mediante recubrimiento CVD.
2. Capacidades de personalización
Grados de material: grado estándar / grado de alta pureza (impurezas metálicas) << 100 ppm) / grado de alta conductividad térmica (conductividad térmica > 80 W/(m·K))
Complejidad estructural: admite diseños de estructuras porosas, de forma irregular, de paredes delgadas y anidadas.
Estructuras compuestas: se encuentran disponibles piezas de posicionamiento compuestas soldadas de nitruro de silicio y metal, que combinan la superficie cerámica resistente al desgaste con la resistencia de la conexión metálica.
Prototipado rápido: muestras de piezas estándar en 7-15 días, muestras de piezas personalizadas en 20-30 días.
Proceso de fabricación y garantía de calidad
1. Flujo del proceso clave
Preparación del polvo: el polvo de β-Si₃N₄ de tamaño submicrométrico se prepara utilizando polvo de silicio de alta pureza mediante nitruración por reducción carbotérmica o deposición química de vapor.
Conformado de precisión: el prensado isostático en frío (CIP), el prensado en seco o el moldeo por inyección garantizan una densidad aparente uniforme.
Densificación a alta temperatura: la sinterización a presión de gas (GPS, 1600~1800 °C) o el prensado isostático en caliente (HIP) logran una densidad superior al 99,5 %.
Mecanizado de precisión: el rectificado con diamante, el mecanizado CNC y el ajuste fino por láser permiten alcanzar una precisión dimensional a nivel micrométrico.
Inspección completa antes del envío: la máquina de medición por coordenadas (CMM), la detección de defectos por ultrasonidos y la inspección de la rugosidad de la superficie garantizan una entrega sin defectos.
2. Sistema de calidad
Certificación del Sistema de Gestión de Calidad ISO 9001
Cumplimiento medioambiental de RoHS/REACH
Garantiza el cumplimiento de las normas SEMI, las normas militares GJB, las normas ASTM/GB, etc.
Guía de selección
| Escenarios de aplicación | Nivel recomendado | Recomendaciones clave para la selección |
| Fotolitografía/grabado de semiconductores | grado electrónico | alta pureza, baja desgasificación, Ra << 0,1 μm |
| Soldadura a alta temperatura/tratamiento térmico | Grado estándar de resistencia a altas temperaturas | Se prefiere la resistencia al choque térmico; las superficies negras son aceptables. |
| Máquinas herramienta de precisión/instrumentos de medición | nivel de alta precisión | tolerancias geométricas << 0,005 mm, estabilidad preferida. |
| Entornos químicos altamente corrosivos | resistente a la corrosión | Densidad > 99,5%, evitando la penetración en los poros. |
| Piezas móviles de alta velocidad | ligero | diseño de paredes delgadas, densidad << 3,2 g/cm³ |
Nuestro taller
Taller CNC |
Sala de pruebas |
Taller de rectificado de superficies |
Taller de sinterización |
Taller de rectificado circular |
Taller de máquinas de moldeo por inyección |
¿Por qué elegirnos?
1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.
2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.
3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.
Preguntas frecuentes
P1: ¿Qué productos ofrece su empresa?
Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.
P2: ¿Pueden personalizar piezas no estándar?
Sí. Ofrecemos servicios de procesamiento basados en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.
P3: ¿Qué hay de la precisión y el tiempo de entrega?
Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.
P4: ¿Principales áreas de aplicación?
Industrias energética, electrónica, de maquinaria, química y aeroespacial.
P5: ¿Medidas de garantía de calidad?
Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.
P6: ¿Ofrecen soporte técnico?
Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
