Zócalo para termopar de cerámica tipo T de Al₂O₃ Es un componente clave en los sistemas de medición de temperatura industriales. Fabricados con precisión a partir de cerámica de alúmina (Al₂O₃) de alta pureza, estos componentes, aunque pequeños, tienen la gran responsabilidad de garantizar la exactitud de la medición y la seguridad del sistema. Como dispositivo de conexión entre los cables del termopar y el instrumento de medición, proporcionan aislamiento eléctrico, fijación mecánica y transmisión de señal en condiciones extremas, como altas temperaturas y corrosión. Se utilizan ampliamente en sectores industriales de alta temperatura, como la metalurgia, la industria química, la generación de energía y la sinterización de vidrio y cerámica.

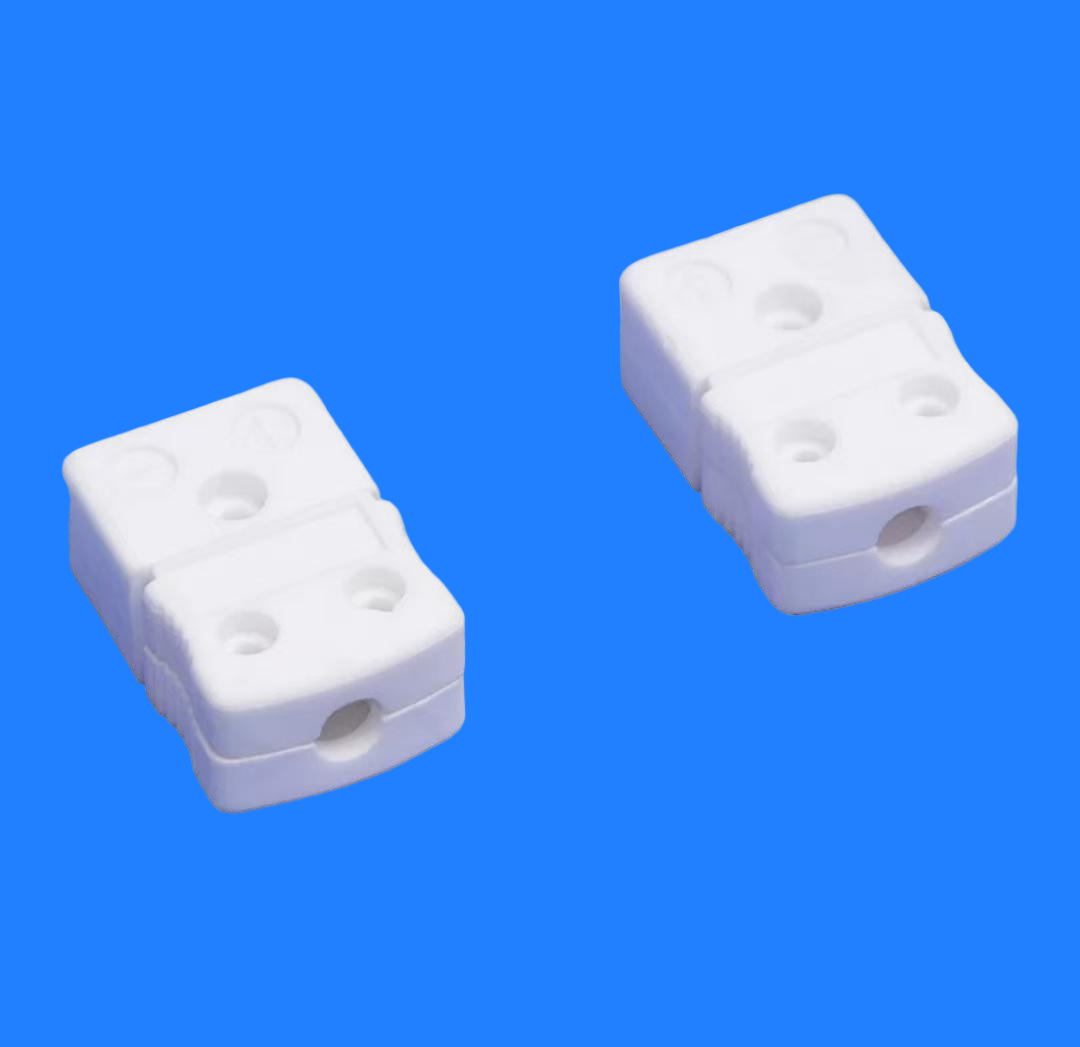

Zócalo para termopar tipo T de cerámica de alúmina Al₂O₃ de alta pureza
Descripción del Producto
Zócalo para termopar cerámicoGracias a su insustituible resistencia a altas temperaturas, su elevado aislamiento y su resistencia a la corrosión, se han convertido en una configuración estándar indispensable en la medición de temperatura industrial moderna. Su estructura de orificios multipolares mecanizados con precisión es compatible con diversos modelos de termopares. En condiciones extremas de alta temperatura, como en metalurgia, ingeniería química y tratamientos térmicos, proporcionan un aislamiento eléctrico estable y una transmisión de señal óptima para los termopares, a la vez que resisten la erosión de entornos complejos como altas temperaturas, corrosión y vibraciones. Son componentes cerámicos clave en equipos industriales automatizados de medición de temperatura, ya que combinan alta fiabilidad y larga vida útil. La elección de zócalos de termopar de cerámica de alúmina de alta calidad sienta las bases para un control preciso y un funcionamiento estable en la producción industrial.
Propiedades del material principal
1. Introducción a la cerámica de alúmina
La alúmina (Al₂O₃) es el material cerámico de óxido más utilizado en la cerámica industrial. Se clasifica en varios grados según su pureza. Los zócalos para termopares suelen utilizar alúmina de alta pureza (95 %-99,7 %), que combina un excelente aislamiento eléctrico, resistencia a altas temperaturas y resistencia mecánica.
2. Parámetros clave de rendimiento
| Indicadores de desempeño | 95% de alúmina | 99% de alúmina | 99,7% de alúmina |
| Densidad | 3,7 g/cm³ | 3,85 g/cm³ | 3,95 g/cm³ |
| Resistencia a la flexión | 300 MPa | 350 MPa | 400 MPa |
| Dureza (escala de Mohs) | 8.5 | 9 | 9 |
| Resistencia a la temperatura | 1600℃ | 1700℃ | 1750℃ |
| Resistividad volumétrica (1000℃) | >10⁶ Ω·cm | >10⁸ Ω·cm | >10¹⁰ Ω·cm |
| Conductividad térmica | 20 W/m·K | 28 W/m·K | 35 W/m·K |
| Coeficiente de dilatación térmica | 7,2×10⁻⁶/℃ | 8,0×10⁻⁶/℃ | 8,2×10⁻⁶/℃ |
| Fuerza dieléctrica | 15 kV/mm | 17 kV/mm | 20 kV/mm |
Clasificación de tipos comunes
| Método de clasificación | Tipo | Características y aplicaciones |
| Según el tipo de termopar | Tipo K, Tipo S, Tipo B, Tipo R, Tipo N, Tipo T, Tipo J, Tipo E | Adaptación de diferentes materiales de termopares y rangos de temperatura. |
| Según el método de instalación | Montaje en panel, montaje en riel, montaje con brida | Adaptarse a los diferentes requisitos de la estructura del equipo. |
| Según el número de polos | Núcleo único, núcleo doble, multinúcleo | Medición de temperatura en un solo punto o en múltiples puntos |
| Según la estructura | De paso directo, en esquina, a prueba de explosiones | Diseño espacial y seguridad |
| Según el método de cableado | Tipo de prensa de tornillo, tipo de abrazadera de resorte, tipo de soldadura | Fiabilidad de la conexión y facilidad de funcionamiento |
Ventajas principales del producto
1. Excepcional resistencia a altas temperaturas
La temperatura de funcionamiento a largo plazo puede alcanzar los 1600-1750℃, superando con creces la del plástico (<200℃) y enchufes metálicos comunes.
No se ablanda, funde ni descompone a altas temperaturas, manteniendo así su integridad estructural.
Excelente resistencia al choque térmico, capaz de soportar ciclos rápidos de calentamiento y enfriamiento.
2. Excelente aislamiento eléctrico
Incluso en entornos de alta temperatura superiores a 1000 ℃, mantiene una resistividad volumétrica extremadamente alta, eliminando eficazmente la diafonía y las fugas entre las señales de los termopares y garantizando la transmisión precisa de señales de potencial termoeléctrico débiles (en el rango de microvoltios).
3. Excelente estabilidad química
Resistente a la corrosión por ácidos y álcalis, y resistente a la erosión por vapores de metal fundido y gases de horno.
No reacciona con los materiales de los electrodos del termopar, evitando así la contaminación y la deriva de la señal.
Excelente resistencia a la oxidación, lo que prolonga su vida útil.
4. Propiedades mecánicas fiables
Alta dureza, resistencia al desgaste y larga vida útil de inserción/extracción.
Los conectores mecanizados con precisión garantizan un ajuste perfecto con el enchufe del termopar.
Resistente a vibraciones y golpes, adaptable a condiciones industriales adversas.
5. La medición precisa de la temperatura garantiza
La baja conductividad térmica reduce la pérdida de calor a lo largo del enchufe, disminuyendo así los errores de medición.
La pureza controlable del material evita la interferencia introducida por el potencial de disipación de calor de las impurezas.
Su buena estabilidad dimensional evita la deformación a altas temperaturas, garantizando un contacto fiable.
Aplicaciones típicas
| Áreas de aplicación | Condiciones típicas de funcionamiento | Criterios de selección |
| Metalurgia del hierro y del acero | Alto horno, convertidor, colada continua, horno de tratamiento térmico (1200-1650℃) | Alúmina de alta pureza, diseño resistente al choque térmico. |
| Industria del vidrio | Horno de fusión, horno de recocido, baño de estaño (1000-1600℃) | Resistente a la corrosión en atmósferas alcalinas |
| Horno de cemento | Horno rotatorio, precalentador (800-1450℃) | Resistente a la erosión por polvo, alta resistencia mecánica. |
| Planta química | Reactor, horno de pirólisis (500-1200℃) | Resistente a la corrosión por ácidos y álcalis, con buen rendimiento de sellado. |
| Caldera eléctrica | Sobrecalentador, recalentador (400-600℃) | La estabilidad y la fiabilidad a largo plazo son las principales prioridades. |
| Sinterización de cerámica | Horno túnel, horno de lanzadera (1200-1400℃) | Materiales de alta pureza, evitando la contaminación. |
| Fabricación de semiconductores | Horno de difusión, horno de recocido (600-1200℃) | Alúmina de ultra alta pureza, requisitos de limpieza |
| Aeroespacial | Pruebas de motor, pruebas en túnel de viento (temperaturas extremas) | Diseño personalizado, tolerancia a entornos extremos. |
Guía técnica de selección
Comparación de selección común
| Rango de temperatura | Materiales recomendados | Termopares aplicables | Aplicaciones típicas |
| ≤1200℃ | 95% Al₂O₃ | Tipo K, Tipo N, Tipo E, Tipo J, Tipo T | hornos industriales generales |
| 1200-1600℃ | 99% Al₂O₃ | Tipo S, tipo R, tipo B | Horno de alta temperatura, fundición |
| >1600℃ | 99,7% Al₂O₃ | Tipo B, tipo tungsteno-renio | Horno especial de alta temperatura |
Especificaciones de instalación y uso
1. Puntos de instalación
Alineación de la polaridad: conecte estrictamente según las marcas de positivo y negativo para evitar errores de medición causados por una conexión inversa.
Apriete moderado: utilice un par de apriete moderado al apretar los tornillos para evitar que la cerámica se agriete.
Prevención de tensiones: deje suficiente margen de flexión en los cables para evitar que se transmitan tensiones mecánicas al cuerpo cerámico.
Protección de sellado: en entornos de alta temperatura y polvorientos, se recomienda su uso con una junta de sellado.
2. Mantenimiento
| Elementos de inspección | Ciclo de inspección | Criterios de evaluación | Medidas de manipulación |
| Inspección visual | Antes de cada uso | Sin grietas, esquinas faltantes ni ablación. | Reemplazar si está dañado |
| Resistencia de aislamiento | Por mes | ≥100 MΩ (temperatura ambiente) | limpiar o reemplazar |
| Resistencia de contacto | Trimestral | ≤0,1 Ω | limpiar el enchufe o reemplazar |
| Fuerza de inserción y extracción | Cada seis meses | Se siente perfecto, sin holgura alguna. | Reemplazar las piezas desgastadas |
Problemas y soluciones comunes
| Problema | Posibles razones | Solución |
| Deriva de medición | deterioro del aislamiento del enchufe | Limpiar o reemplazar, comprobar la humedad ambiental. |
| Señal inestable | contacto deficiente | Compruebe si hay desgaste en los enchufes y apriete el cableado. |
| Agrietamiento de la cerámica | choque térmico o choque mecánico | Optimizar la curva de aumento de temperatura y reforzar la protección. |
| Desprendimiento de la capa de metalización | superando la temperatura nominal | elegir materiales de mayor calidad |
| Interferencia de diafonía | Los enchufes multipolares tienen un aislamiento insuficiente. | Se utiliza alúmina de alta pureza para aumentar el espaciado. |
Nuestro taller
Taller CNC |
Sala de pruebas |
Taller de rectificado de superficies |
Taller de sinterización |
Taller de rectificado circular |
Taller de máquinas de moldeo por inyección |
¿Por qué elegirnos?
1. Investigación y desarrollo personalizados, en lugar de la adaptación de productos estándar.
2. Control exhaustivo de la ciencia de los materiales: Selección de materiales según las necesidades, optimización de la microestructura, consistencia del lote.
3. Capacidad de mecanizado de precisión: La planitud puede alcanzar 0,001 mm, el paralelismo 0,002 mm y la rugosidad Ra 0,1 μm.
Preguntas frecuentes
P1: ¿Qué productos ofrece su empresa?
Nos especializamos en cerámicas de alto rendimiento, como la alúmina y el nitruro de silicio, y ofrecemos aislantes, componentes estructurales, piezas resistentes al desgaste y soluciones personalizadas.
P2: ¿Pueden personalizar piezas no estándar?
Sí. Ofrecemos servicios de procesamiento basados en los planos proporcionados y en el desarrollo técnico colaborativo, brindando un servicio integral desde el diseño hasta la producción en masa.
P3: ¿Qué hay de la precisión y el tiempo de entrega?
Tolerancia estándar ±0,05 mm, grado de precisión ±0,01 mm; muestras de 7 a 15 días, pedidos al por mayor de 20 a 30 días.
P4: ¿Principales áreas de aplicación?
Industrias energética, electrónica, de maquinaria, química y aeroespacial.
P5: ¿Medidas de garantía de calidad?
Inspección de calidad de proceso completo, que proporciona informes de materiales y datos de pruebas de rendimiento, y que respalda la certificación y las pruebas de terceros.
P6: ¿Ofrecen soporte técnico?
Ofrecemos apoyo profesional, como asesoramiento en la selección de materiales, optimización del diseño y análisis de fallos.
